モーター制御用エンコーダー監視サポートシステムEncoder Watcher エンコーダーウォッチャー

製品について

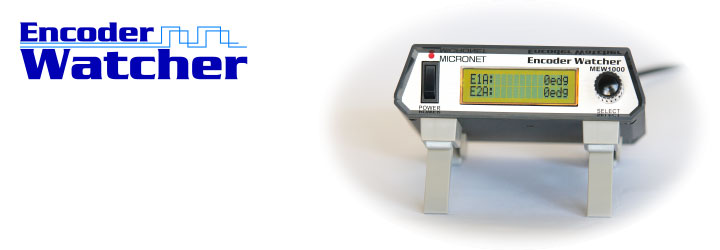

エンコーダーウォッチャー製品画像

エンコーダーウォッチャーの挙動を手軽にウォッチ モーター制御の効率アップに最適

対象のシステムに組み込むことなく、エンコーダー信号をテストクリップで摘むだけで、位置、速度情報をLCDでの数値表示、PCでのグラフ表示に変換し、可視化を迅速に行う事が可能なシステムです。

エンコーダーウォッチャーを使ったモーター制御

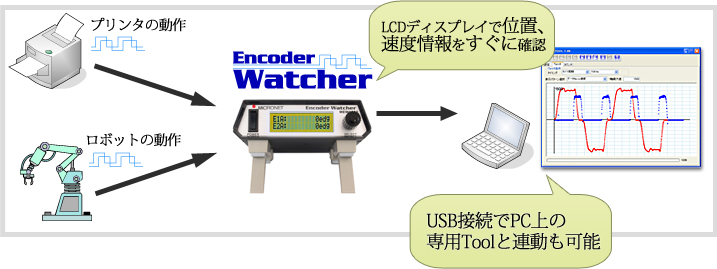

エンコーダーウォッチャーを使ったモーター制御の図

製品の特長

主な特長

手軽に持ち運べるコンパクト設計写真
手軽に持ち運べるコンパクト設計

どこにでも気軽に持ち運べる、幅120mm、高さ50mm、奥行100mmのコンパクトボディを実現しています。


10MHzの高速サンプリング写真

10MHzの高速サンプリング

エンコーダーパルス周期に対して10MHzサンプリングを行っているので、速度の細かい変化を確認する事が出来ます。


エンコーダーウォッチャー2系統の同時監視写真

USBによるPC接続

USBによるPC接続により、専用Tool [MEW_TOOL] との連動が可能になります。動作挙動の解析をサポート、取得データのCSV保存ができます。
(データ保存最大100KHz 25万ポイント)

MEW-1000の機能

2系統の同時監視機能

2つのエンコーダーの同時監視機能を持ち、それぞれの位置・速度情報の常時監視をサポート

オシロスコープとの併用

2つのアナログ出力にて、位置・速度情報を電圧波形出力し、オシロスコープとの併用でリアルタイムな位置・速度変化の確認をサポート

専用Tool [MEW_Tool]と連動

専用Tool [MEW_TOOL] との連動により動作挙動の解析をサポート、取得データのCSV保存もサポート

2ラインの画面表示

ディスプレイの2ラインに対して、位置・速度情報を自由に選択して表示が可能

USB電源対応

USB電源に対応し、PCバスパワー供給、ACアダプター供給、バッテリー(*)供給での使用をサポート
(*)USB電源規格に準拠のバッテリーを使用してください。

MEW_TooL ツール画面

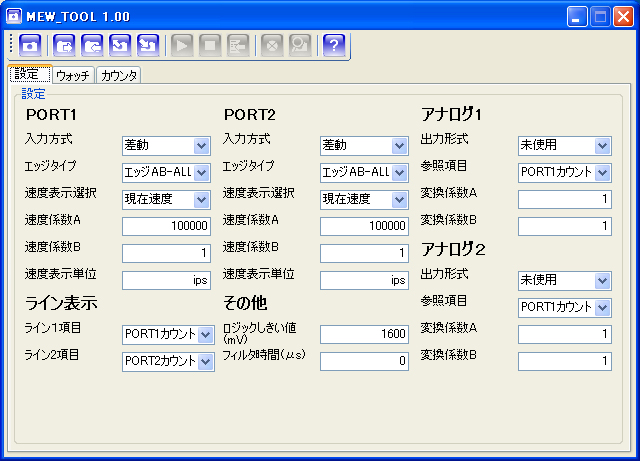

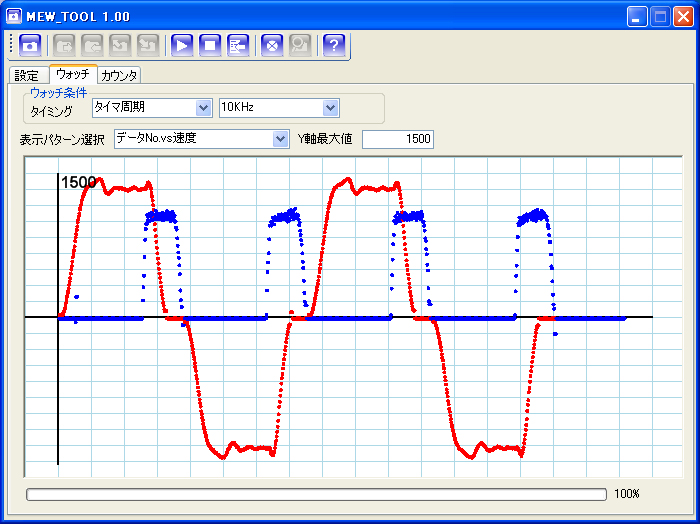

MEW_Tool画面1 MEW_Tool画面2

製品構成/付属品

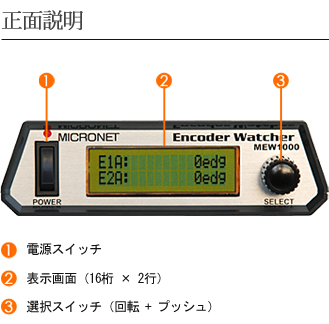

エンコーダーウォッチャー正面説明

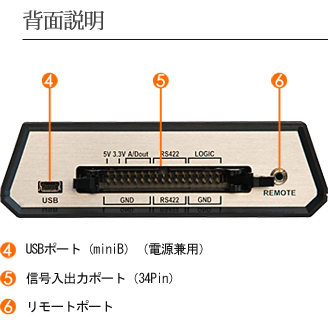

エンコーダーウォッチャー背面説明

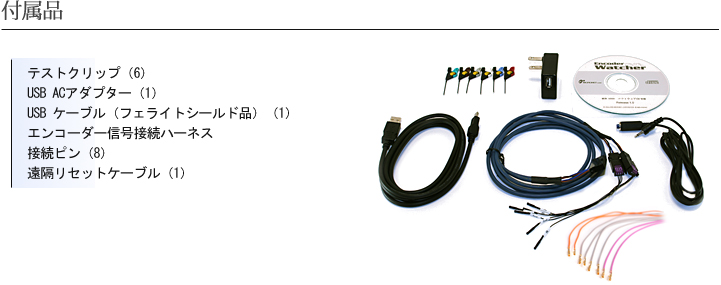

エンコーダーウォッチャー 付属品説明

仕様/価格

本体

表示機能
表示機 LCD バックライト付
最大表示桁数 16桁 (単位表示も含む)
表示行数 2行
表示選択項目 位置カウント
速度
カウント範囲 ± 999999999
速度サンプリング周期 10MHz
最高応答周波数 カウンター MAX 10MHz/周期計測 MAX 1MHz
精度 CLK精度 ± 10 × 10-6 (25℃)
入力
入力信号 エンコーダーAB相 (90° 位相ずれ2相矩形波信号)
2系統
入力方式 インクリメンタル方式に対応
入力電気仕様 選択型
① 電圧レベル信号入力 (しきい値範囲0V~3.3V)
電圧HL分離は設定しきい値にて (入力Z 100KΩ)
② 差動入力 (EIA-422準拠)
出力
出力信号 電圧出力 2系統
項目: カウント、速度から選択
出力電気仕様 電圧幅 0~3.3V
MAX 10mA 精度12bit
応答周波数 MAX 200kHz
電源供給 ① 3.3V電源出力 MAX 200mA
② 5V電源出力  MAX 200mA
電源
電圧 DC5V
消費電流 270mA (通常使用時) / 500mA (最大許容出力)
電源 USBポート供給
USB型接続ACアダプター(付属)
(USB型接続バッテリー対応) (付属なし)
コントロール
スイッチ 回転 + プッシュスイッチにて項目選択、設定
カウントリセット
通信 USB2.0 (Full Speed) にてPC上で専用Tool [MEW_TOOL] と連動
接続 USBコネクター miniBタイプ (付属)
2.5mmジャック 遠隔リセットケーブル (付属)
その他
使用温度 10℃ ~ 40℃
寸法 W120mm H50mm D100mm (突起部含まず)
重量 200g
PbFree 鉛フリー (本体のみ対応)

ソフトウェア

ソフトウェア動作環境 [MEW_TOOL]
対応OS Windows XP/Vista/7 ※Windows 8/8.1/10 の場合は個別対応致します。
対応機種 DOS/Vマシン
 各Windows®OSの推奨スペックに準拠
 USB2.0ポートを搭載
ディスプレイ 1024 × 768以上の解像度
HDD 300MB以上の空き容量 (XPの場合は.NET Framework用の空き容量を含む)

定価 120,000円(本体価格)
