今日から回路屋さん 交流回路（上）
主な学習内容
○交流回路の基礎を学びます
交流を学ぶ上で必要な数学の知識を習得し、交流回路の基礎を学びます。正弦波交流を瞬時値やベクトル表示として表現することや、交流電圧交流電流、及び複素数を用いて表現すること、複素インピーダンス、アドミタンスについて学びます。各種定理などの基礎知識を主にオシロスコープを使った実験をメインに行います。
目次
- 第1章 基礎知識
- 1.1 回路図記号
- (1) 電源の図記号
- (2) 部品の図記号
- 1.2 電気回路の諸量
- 1.3 電気数学の公式
- (1) 三角関数
- (2) 指数関数
- 1.4 オシロスコープの使い方
- (1) オシロスコープとは
- (2) オシロスコープのスイッチの名称及び機能
- (3) 測定の方法
- (4) 波形の表示
- (5) 測定の向き
- (6) カーソル読み取り機能
- (7) オシロスコープの設定
- (8) オシロスコープ使用の際の注意点
- (9) オシロスコープの表示モード切換
- (10) プローブの移動
- 実習1-1 電圧，電流の測定
- 実習1-2 時間の測定
- 第2章 正弦波交流
- 2.1 正弦波交流とは
- (1) 交流とは
- (2) 交流波形の種類
- 2.2 周期と周波数
- (1) 周期
- (2) 周波数
- 実習2-1 周期と周波数の測定
- 2.3 角周波数
- (1) 角速度と角周波数
- 実習 2-2角周波数の測定
- 2.4 瞬時値と最大値
- (1) 瞬時値
- (2) 最大値
- (3) ピークピーク値
- 2.5 平均値と実効値
- (1) 平均値
- (2) 実効値
- 実習2-3 平均値と実効値の測定
- 2.6 位相と位相差
- (1) 位相
- (2) 初位相
- (3) 位相差
- (4) 位相の進み，遅れ
- 実習2-4 位相差の測定
- 2.7 正弦波交流と電源
- (1) 正弦波交流を表す式
- (2) 電源と信号源
- (3) 電源の設定
- 実習2-5 電源の設定
- 例題2-1 電源の設定（１）
- 例題2-2 電源の設定（２）
- 2.8 正弦波交流とベクトル
- (1) ベクトル
- (2) 回転ベクトルと正弦波交流
- (3) 静止ベクトル
- (4) 静止ベクトルと基準ベクトル
- 2.9 抵抗だけの回路
- (1) 抵抗について
- (2) 正弦波交流と抵抗
- 例題2-3 抵抗回路
- 2.10 コイルだけの回路
- (1) コイルについて
- (2) コイルだけの回路
- (3) 電流と電圧の大きさの関係
- 例題2-4 コイルだけの回路
- 2.11 コンデンサだけの回路
- (1) コンデンサについて
- (2) コンデンサだけの回路
- (3) 電流と電圧の大きさの関係
- 例題2-5 コンデンサだけの回路
- 2.12 過渡現象について
- (1) 過渡現象とは
- (2) 過渡現象の例
- 2章 演習問題
- 演習2-1 部品の選択
- 演習2-2 リアクタンス
- 第3章 複素数による交流回路計算
- 3.1 複素数とベクトル
- (1) 複素数とは
- (2) 直交座標表示
- (3) 極座標表示
- (4) 三角関数表示
- (5) ベクトル表示
- (6) 指数関数表示
- 例題3-1 複素数の表示（１）
- 例題3-2 複素数の表示（２）
- (7) 複素数の計算
- 例題3-3 複素数の和と差
- 例題3-4 複素数の積と商
- 3.2 交流の複素数表示
- (1) 複素数に時間因子を含む場合
- (2) 複素数に時間因子を含まない場合
- 例題3-5 交流の複素数表示
- 3.3 複素インピーダンスとオームの法則
- (1) 複素インピーダンスとオームの法則
- (2) 複素インピーダンスの周波数特性
- (3) 抵抗だけの回路
- (4) コイルだけの回路
- 実習3-1 複素電圧
- 例題3-6 コイルのインピーダンス周波数特性
- 例題3-7 コイルのインピーダンス測定
- (5) コンデンサだけの回路
- 例題3-8 コンデンサのインピーダンス周波数特性
- 例題3-9 コンデンサのインピーダンス測定
- 3.4 直列回路
- (1) RL直列回路
- 例題3-10 RL直列回路
- (2) RC直列回路
- 例題3-11 RC直列回路
- (3) 直列回路の合成インピーダンス
- 例題3-12 合成インピーダンスの計算
- 3.5 複素アドミタンス
- (1) 複素アドミタンス
- 例題3-13 コンデンサのアドミタンス
- (2) インピーダンスとアドミタンスの関係
- 例題3-14 等価回路
- 3.6 並列回路
- (1) RC並列回路
- 例題3-15 RC並列回路
- (2) RL並列回路
- 例題3-16 RL並列回路
- (3) 並列回路の合成アドミタンス
- 例題3-17 合成アドミタンスの計算
- (4) 並列回路の合成インピーダンス
- (5) 直並列回路
- 例題3-18 直並列回路の計算
- 3章 演習問題
- 演習3-1 分圧
- 演習3-2 分流
- 演習3-3 直並列回路
- 演習3-4 位相の調整

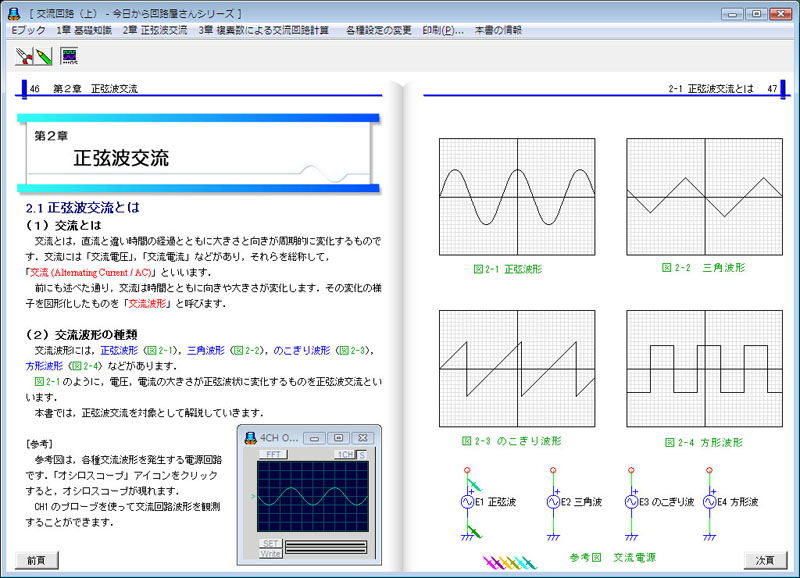

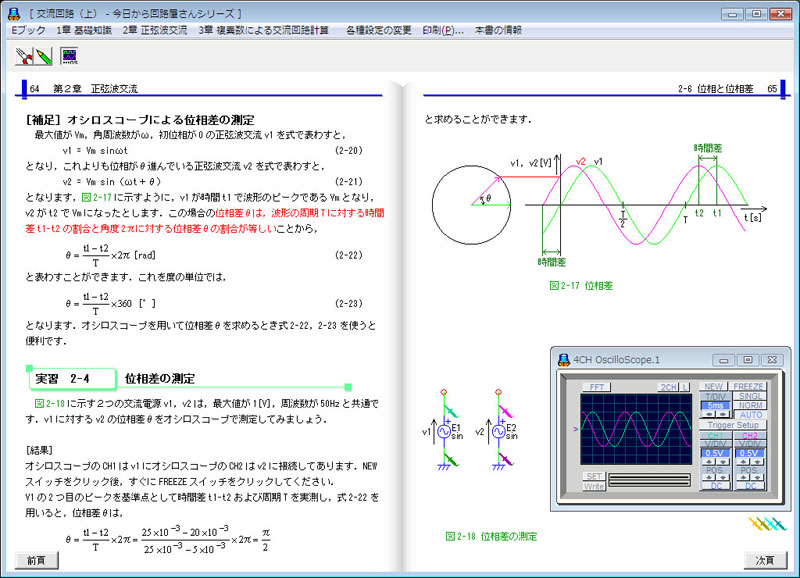

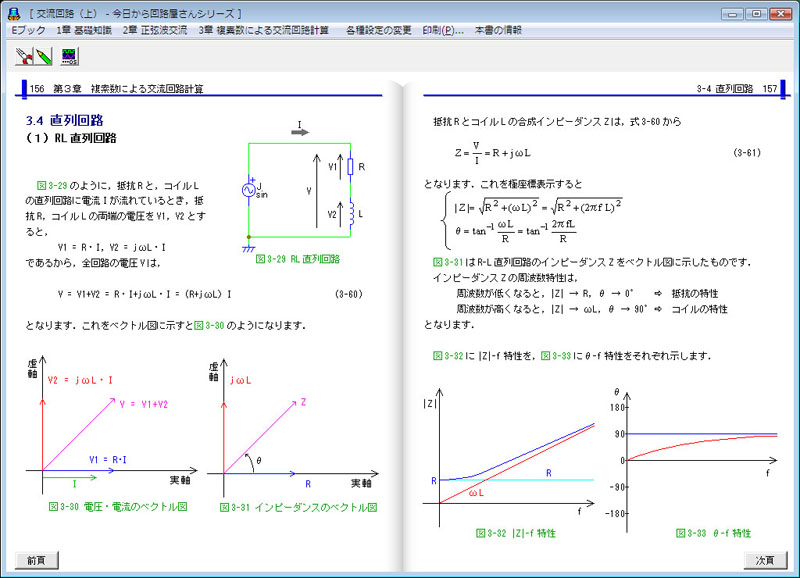

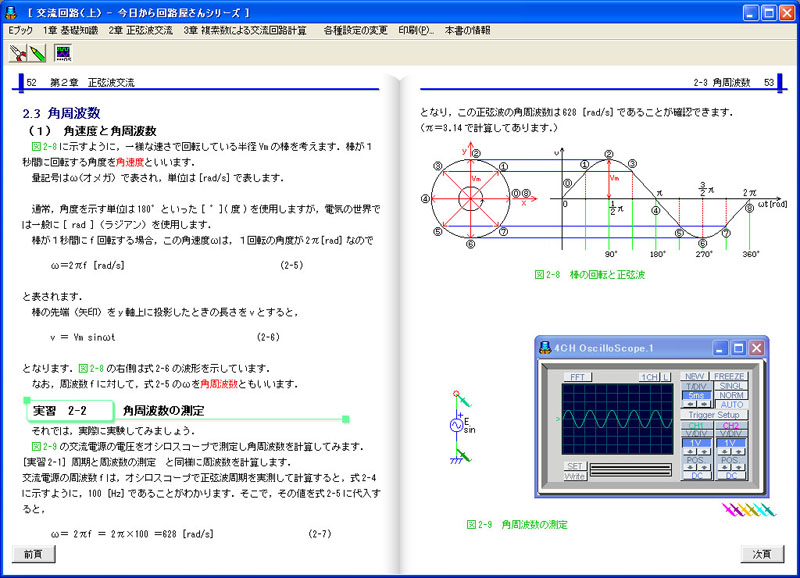

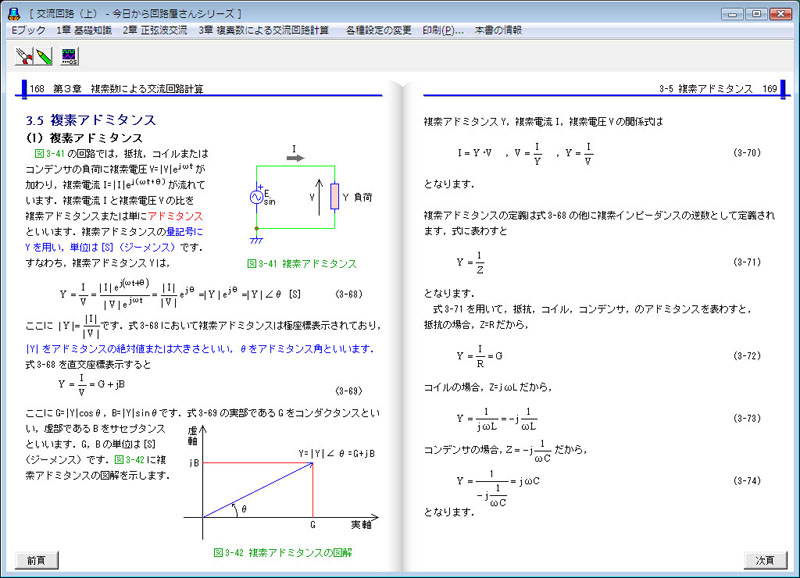

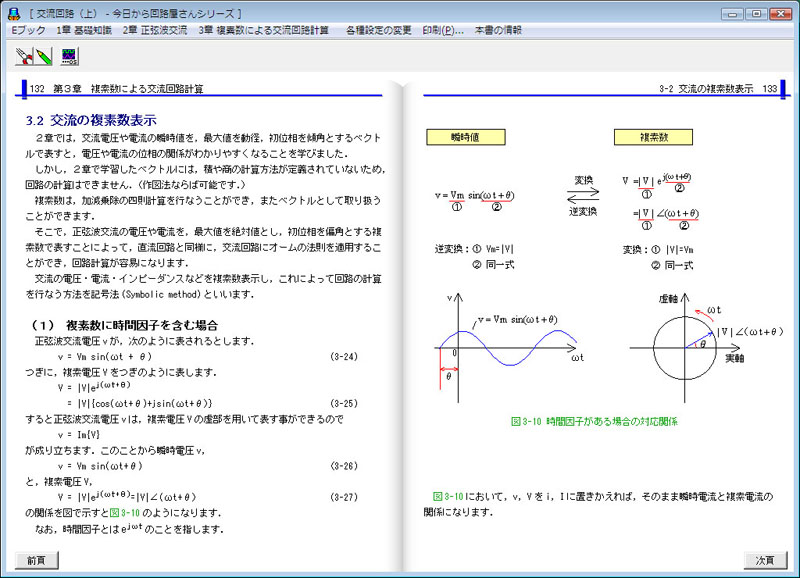

スクリーンショット
動作環境
| OS | : | Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。 |
| CPU | : | 動作周波数800MHz以上推奨 |
| メモリ | : | 各OSの動作する最小メモリ以上 |
| HDD | : | 空き容量100MB以上 |
| ディスプレイ | : | XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。） |
| その他 | : | インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。 |
※本製品は、1台のＰＣにつき、１ユーザのライセンスとなっています。
※マルチユーザ環境では、任意の１アカウントでのみご使用いただけます。（インストールには管理者権限が必要です
※本製品のシミュレータ機能は、本製品を使う上で十分な機能かつ特化された機能を備えておりますので、別途シミュレータCircuitViewerをご用意いただく必要はございません。
※弊社製品「CircuitViewer」は、回路設計に適しており、自由度並びに操作性の面で大変優れております。本製品で基礎知識を学んでステップアップする際にはぜひ、お薦め致します。
