今日から回路屋さん　回路シミュレータで解析する　電子回路基礎（Ⅱ）

主な学習内容

○３つの基本増幅回路を理解

FET（MOSFET、JFET）と、バイポーラトランジスタによる三つの基本増幅回路を、小信号交流等価回路により理論的に学び、具体的な数値をあてはめて、計算により解析します。

○電気・電子回路理論を丁寧に解説

基本増幅回路を組み合わせた多段増幅回路や、差動増幅回路について、交流等価回路を使い、電圧利得や入出力インピーダンスなどの動作量を、理論式に具体的な数値をあてはめて解析します。

○基本回路・応用回路を解析結果より検証

基本増幅回路や応用回路それぞれについて、理論式に具体的な数値を代入して求めた結果を、回路シミュレータを使いながら検証し、増幅回路の理解を深めます。

目次

• 第１章　基本増幅回路
• 1.1 FETによる基本増幅回路
• 1.1.1 ソース接地増幅回路
• 例題　回路シミュレータによる動作確認
• 例題　回路シミュレータによる動作確認
• 1.1.2 ドレイン接地増幅回路（ソースフォロワ）
• 例題　回路シミュレータによる動作確認
• 例題　回路シミュレータによる動作確認
• 1.1.3 ゲート接地増幅回路
• 例題　回路シミュレータによる動作確認
• 例題　回路シミュレータによる動作確認
• 1.1.4 JFETのバイアス回路
• 例題　回路シミュレータによる動作確認
• 1.1.5 ディプレッション形MOSFETのバイアス回路
• 1.1.6 FETによる基本増幅回路の特長と比較
• 1.2 バイポーラトランジスタによる基本増幅回路
• 1.2.1 エミッタ接地増幅回路
• 例題　回路シミュレータによる動作確認
• 例題　回路シミュレータによる動作確認
• 1.2.2 コレクタ接地増幅回路（エミッタフォロワ）
• 例題　回路シミュレータによる動作確認
• 例題　回路シミュレータによる動作確認
• 1.2.3 ベース接地増幅回路
• 例題　回路シミュレータによる動作確認
• 例題　回路シミュレータによる動作確認
• 1.2.4 バイポーラトランジスタによる基本増幅回路の特長と比較
• 1.3 多段増幅回路
• 1.3.1 基本増幅回路の組み合わせと特徴
• 1.3.2 直接接続によるエミッタ接地増幅回路とコレクタ接地増幅回路の組み合わせ
• 例題　回路シミュレータによる動作確認
• 例題　回路シミュレータによる動作確認
• 演習問題 1.1
• 演習問題 1.2
• 第２章　差動増幅回路
• 2.1 差動増幅回路の解析
• 2.1.1 差動増幅回路の動作原理と特徴
• 2.1.2 MOSFETを用いた差動増幅回路
• 例題　回路シミュレータによる動作確認
• 2.1.3 バイポーラトランジスタを用いた差動増幅回路
• 例題　回路シミュレータによる動作確認
• 2.2 差動増幅回路の大振幅直流特性
• 2.2.1 MOSFETを用いたｓ動増幅回路の直流特性
• 例題　回路シミュレータによる動作確認
• 2.2.2 バイポーラトランジスタを用いた差動増幅回路の直流特性
• 例題　回路シミュレータによる動作確認
• 演習問題 2.1
• 演習問題 2.2
• 付録　操作方法
• １　メニュー
• ２　ツールバー
• ３　メモ機能
• ４　オシロスコープの使い方
• ５　周波数アナライザの使い方
• ６　デジタルテスタの使い方

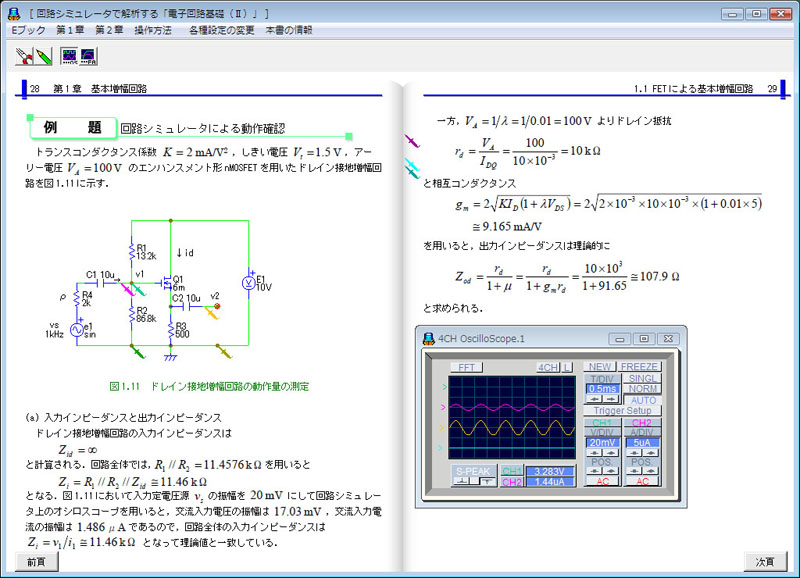

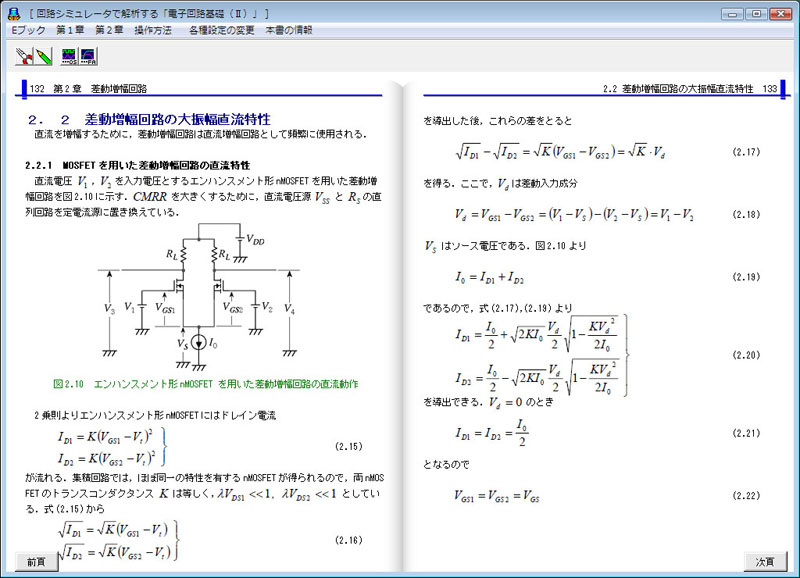

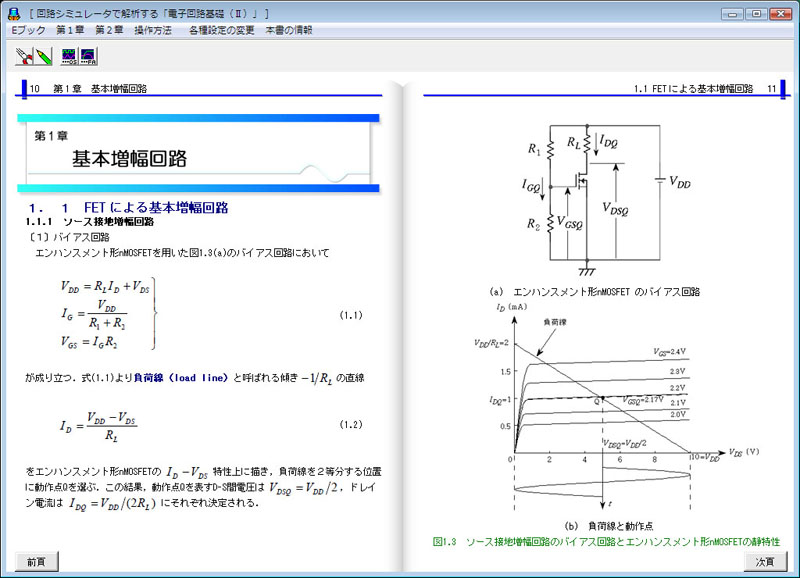

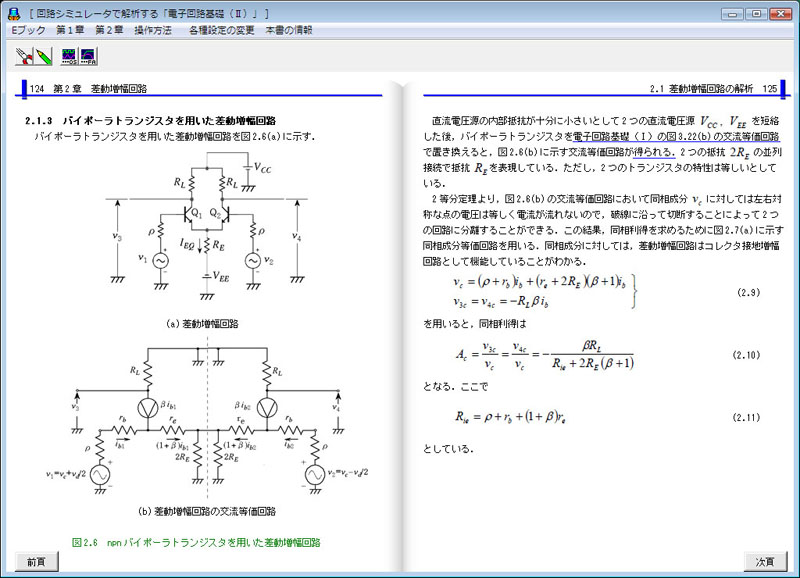

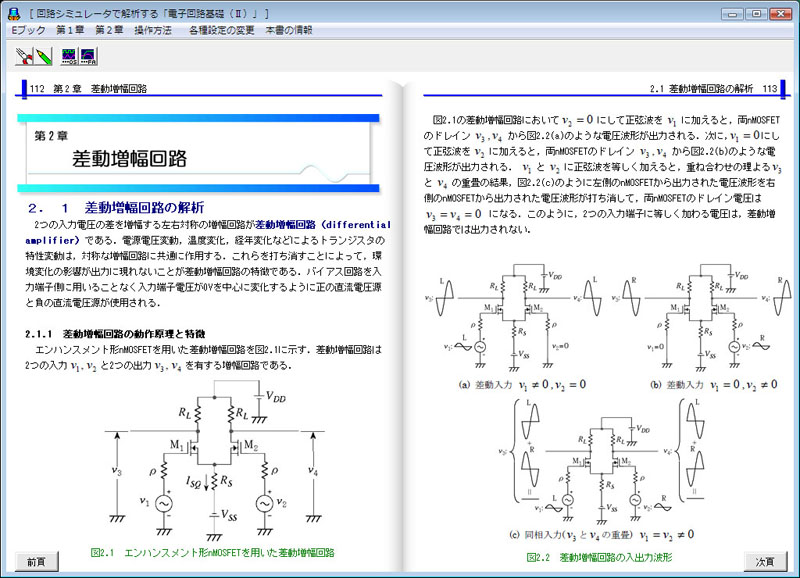

スクリーンショット

動作環境

OS	:	Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。
CPU	:	動作周波数800MHz以上推奨
メモリ	:	各OSの動作する最小メモリ以上
HDD	:	空き容量100MB以上
ディスプレイ	:	XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。）
その他	:	インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。
