回路シミュレータで解析する　アクティブフィルタ

主な学習内容

○アクティブフィルタの伝達関数について学べます。

１次ＬＰＦ，ＨＰＦ、２次ＬＰＦ，ＨＰＦ、２次ＢＰＦ，ＢＥＦ，ＡＰＦの伝達関数について解説してあります。

○フィルタの設計について学べます。

バタワース特性、チェビシェフ特性、線形位相特性、ベッセル特性、周波数変換について解説してあります。

○ 信号を非線形演算する回路で計算機を作る

非線形演算回路、対数変換回路、逆対数変換回路（指数変換回路）、乗算回路，除算回路、べき乗回路，平方根回路で実際に計算することができます．

○アクティブフィルタの構成を学び、それぞれについて実用的なオペアンプを使ったシミュレーションができます。

１次伝達関数を有するアクティブフィルタ、ボルテージフォロワを用いた１次伝達関数を有するアクティブフィルタ、多重帰還型フィルタ、正帰還型フィルタ、デュアルアンプ型フィルタ、状態変数型フィルタ、ＬＣシミュレーション型フィルタについて解説し、その特性を実際にシミュレータを使って目で見て確かめる事ができます。

目次

• 第1章　フィルタの伝達関数
• 1.1　伝達関数によるフィルタの分類
• 1.2　1次LPFの伝達関数
• 1.3　1次HPFの伝達関数
• 1.4　2次LPFの伝達関数
• 1.5　2次HPFの伝達関数
• 1.6　2次BPFの伝達関数
• 1.6.1　2次伝達関数と周波数特性
• 1.6.2　BPFの細分類
• 1.7　2次BEFの伝達関数
• 1.7.1　2次伝達関数と周波数特性
• 1.7.2　BEFの細分類
• 1.8　2次APFの伝達関数
• 第1章演習問題
• 第2章　フィルタの設計
• 2.1　バタワース特性
• 2.1.1　最大平坦特性
• 2.1.2　バタワースフィルタの伝達関数と極の配置
• 2.2　チェビシェフ特性
• 2.2.1　チェビシェフ多項式
• 2.2.2　等リップル特性
• 2.2.3　チェビシェフフィルタの伝達関数と極の配置
• 2.3　線形位相特性とベッセル特性
• 2.3.1　理想的な遅延回路の周波数特性
• 2.3.2　ベッセル特性と最大平坦遅延特性
• 2.4　周波数変換
• 第2章演習問題
• 第3章　アクティブフィルタの構成
• 3.1　アクティブフィルタの分類
• 3.2　1次伝達関数を有するアクティブフィルタ
• 3.2.1　1次LPF
• 3.2.2　1次HPF
• 3.3　ボルテージフォロワを用いた1次伝達関数を有するアクティブフィルタ
• 3.3.1　ボルテージフォロワを用いた1次LPF
• 3.3.2　ボルテージフォロワを用いた1次HPF
• 3.4　多重帰還型フィルタ
• 3.4.1　多重帰還型LPF
• 3.4.2　多重帰還型HPF
• 3.4.3　多重帰還型BPF
• 3.4.4　多重帰還型BEFと多重帰還型APF
• 3.5　正帰還型フィルタ
• 3.5.1　正帰還型LPF
• 3.5.2　正帰還型HPF
• 3.5.3　正帰還型BPF
• 3.5.4　広帯域BPF
• 3.5.5　広帯域BEF
• 3.6　デュアルアンプ型フィルタ
• 3.6.1　デュアルアンプ型LPF
• 3.6.2　デュアルアンプ型HPF
• 3.6.3　デュアルアンプ型BPF
• 3.6.4　デュアルアンプ型BEF
• 3.6.5　デュアルアンプ型LPNFとHPNF
• 3.6.6　デュアルアンプ型APF
• 3.7　状態変数型フィルタ
• 3.7.1　状態変数型フィルタ(非反転入力)
• 3.7.2　状態変数型フィルタ(反転入力)
• 3.7.3　バイカッド型フィルタ
• 3.8　LCシミュレーション型フィルタ
• 3.8.1　GIC
• 3.8.2　接地型インダクタの等価とLCRフィルタへの適用
• 3.8.3　非接地型インダクタの等価とLCRフィルタへの適用
• 3.8.4　FDNRとシミュレーション型フィルタ
• 第3章演習問題
• 付録
• 参考文献
• 索引

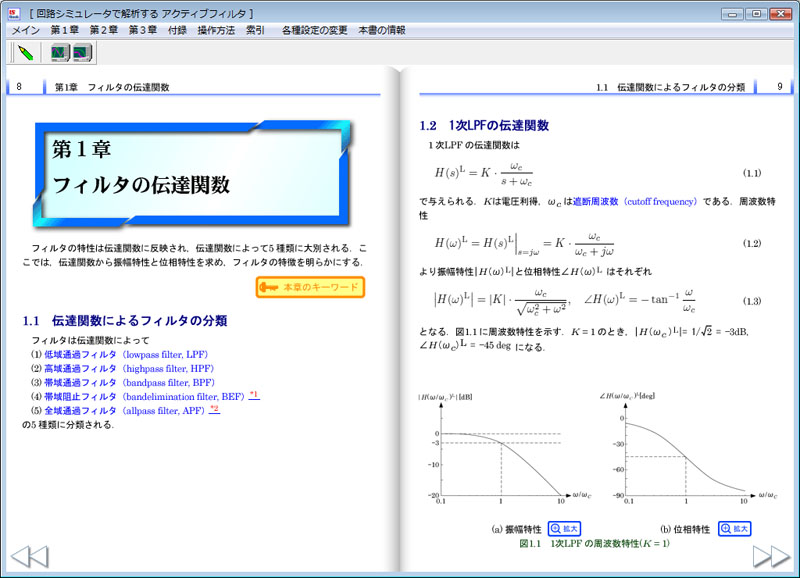

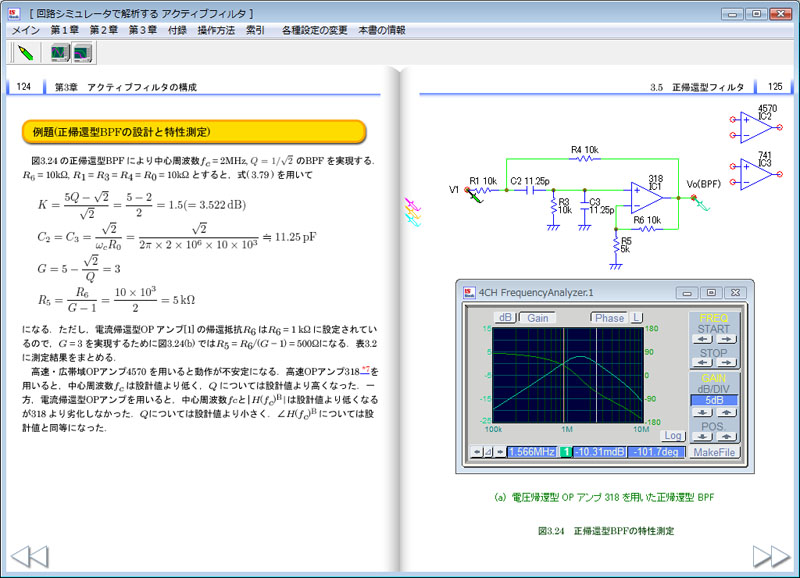

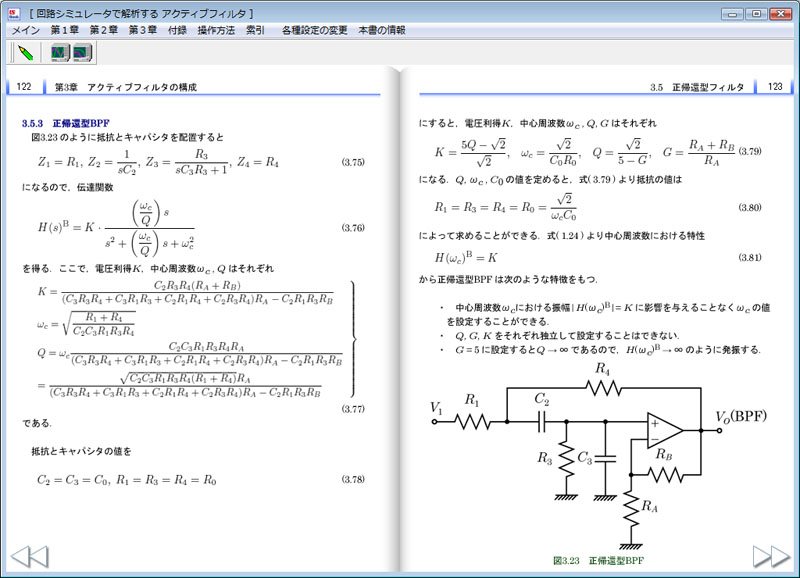

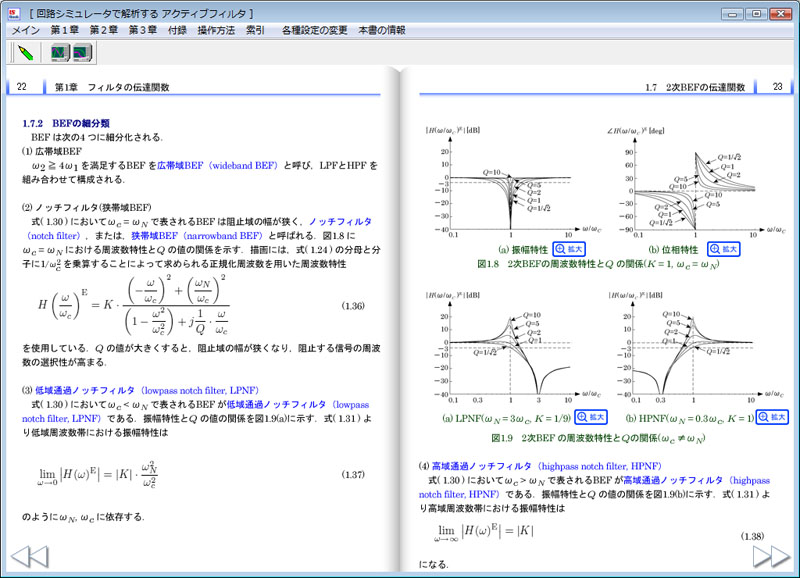

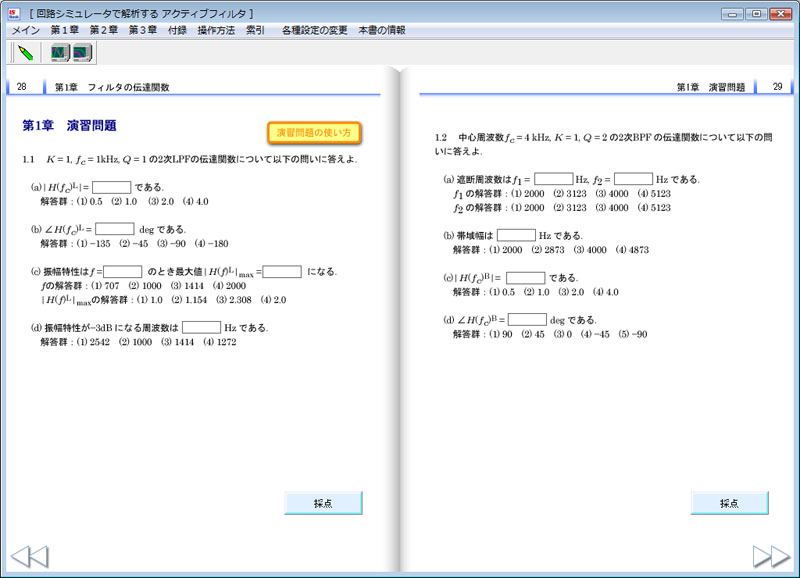

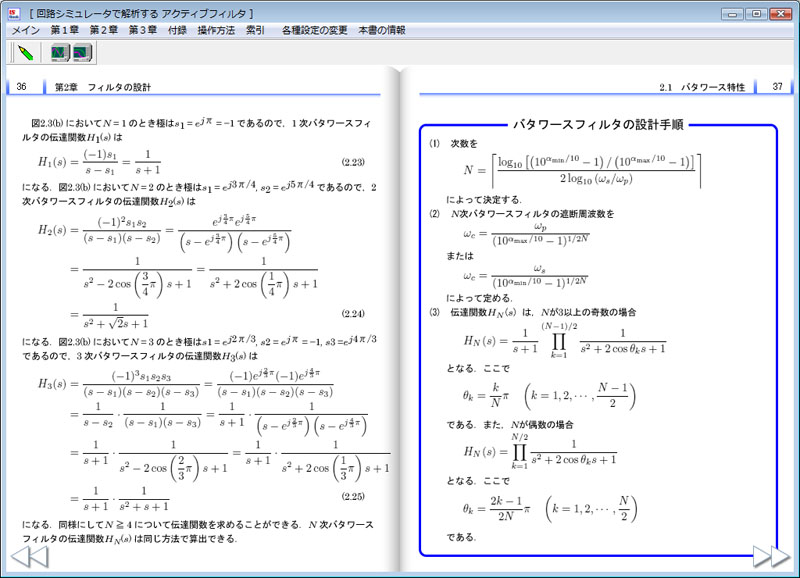

スクリーンショット

動作環境

OS	:	Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。
CPU	:	動作周波数800MHz以上推奨
メモリ	:	各OSの動作する最小メモリ以上
HDD	:	空き容量100MB以上
ディスプレイ	:	XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。）
その他	:	インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。
