回路シミュレータで解析する　OPアンプを用いた発振回路とPLL

主な学習内容

○正弦波発振回路について学べます

発振条件、ウィーンブリッジ発振回路、デュアルアンプ形BPFの利用、２正弦波発振回路について解説してあります。

○シュミット回路と三角・方形波発振回路について学べます

反転型シュミット回路、反転型コンパレータ、三角・方形波、のこぎり波発振回路、VCOについて解説してあります。

○PLLの基礎から応用まで学べます

定常状態における特性、位相、周波数ステップにおける過渡応答特性安定判別、同期特性、OPアンプによるPLL構成、AM.FM復調回路、周波数シンセサイザについて解説してあります。
また、各章には理解度を確認できる演習問題が設けられています。

目次

• 第1章　正弦波発振回路
• 1.1　発振条件
• 1.2　ウィーンブリッジ発振回路
• 1.3　デュアルアンプ型BPFを利用した正弦波発振回路
• 1.4　2相正弦波発振回路
• 第1章　演習問題
• 第2章　シュミット回路と三角・方形波発振回路
• 2.1　シュミット回路
• 2.1.1　反転型シュミット回路と反転型コンパレータ
• 2.1.2　シュミット回路とコンパレータ
• 2.2　三角・方形波発振回路
• 2.3　のこぎり波発振回路
• 2.4　VCO
• 第2章　演習問題
• 第3章　PLL
• 3.1　PLLの基本方程式
• 3.2　閉ループ伝達関数と位相誤差
• 3.3　ループフィルタと特性
• 3.3.1　ラグフィルタ
• 3.3.2　ラグリードフィルタ
• 3.3.3　アクティブフィルタ
• 3.4　入力雑音の影響と雑音帯域幅
• 3.5　PLLの定常状態における特性
• 3.5.1　定常位置偏差
• 3.5.2　定常速度偏差と制御系の型
• 3.6　位相ステップ応答によるPLLの過渡応答特性
• 3.6.1　ラグフィルタ
• 3.6.2　ラグリードフィルタ
• 3.6.3　アクティブフィルタ
• 3.7　周波数ステップ応答によるPLLの過渡応答特性
• 3.7.1　ラグフィルタ
• 3.7.2　ラグリードフィルタ
• 3.7.3　アクティブフィルタ
• 3.8　ロックアップタイム
• 3.9　PLLの安定判別
• 3.9.1　根軌跡による安定性の判別
• 3.9.2　ナイキストの安定判別法
• 3.10　同期特性
• 3.10.1　同期保持範囲の解析
• 3.10.2　周波数引き込み範囲の解析
• 3.11　OPアンプによるPLLの構成
• 3.11.1　自走周波数foのPLLのためのVCO
• 3.11.2　乗算形式の位相比較回路
• 3.11.3　ループフィルタ
• 3.12　AM波とFM波の復調回路への応用
• 3.12.1　AM波
• 3.12.2　AM波の復調回路の構成
• 3.12.3　FM波
• 3.12.4　FM波の復調回路の構成
• 3.13 周波数シンセサイザ
• 3.13.1　直接法
• 3.13.2　プリスケーラ法
• 3.13.3　ミキシング法
• 3.13.4　プログラマブルディバイダ
• 第3章　演習問題
• 付録　ラプラス変換公式
• 付録　OPアンプの特性
• 参考文献
• 索引

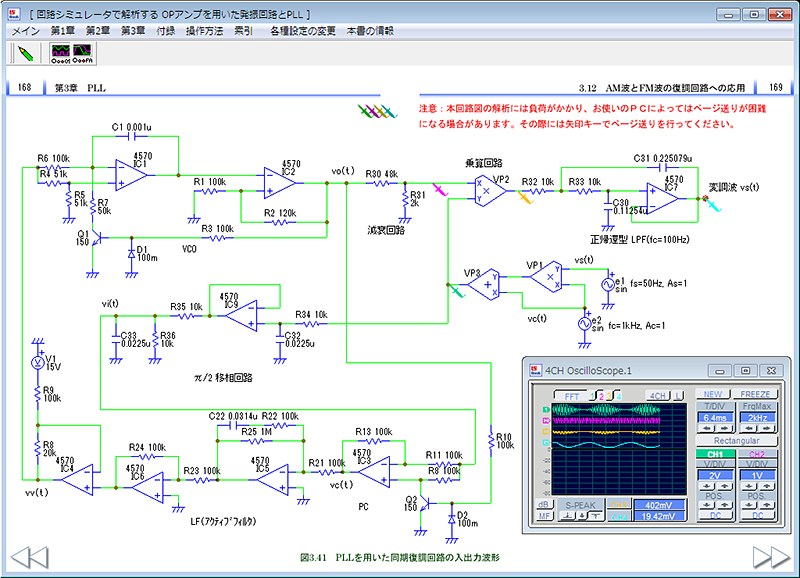

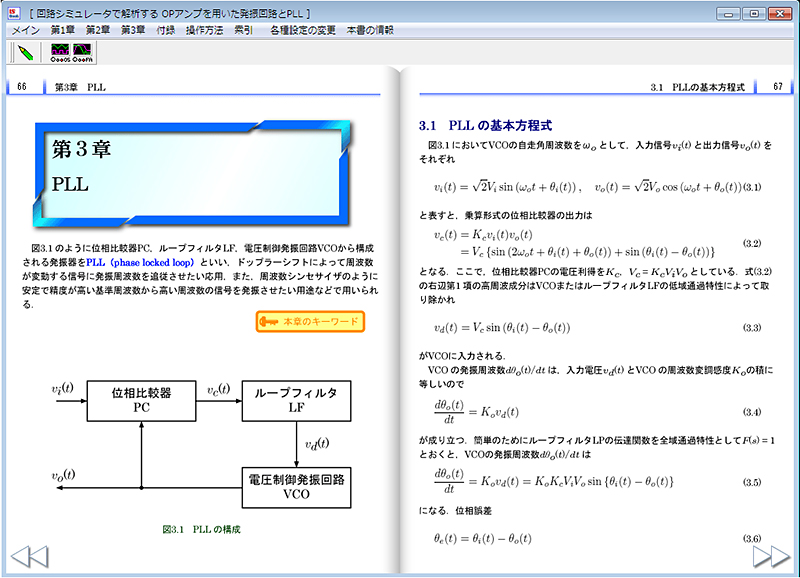

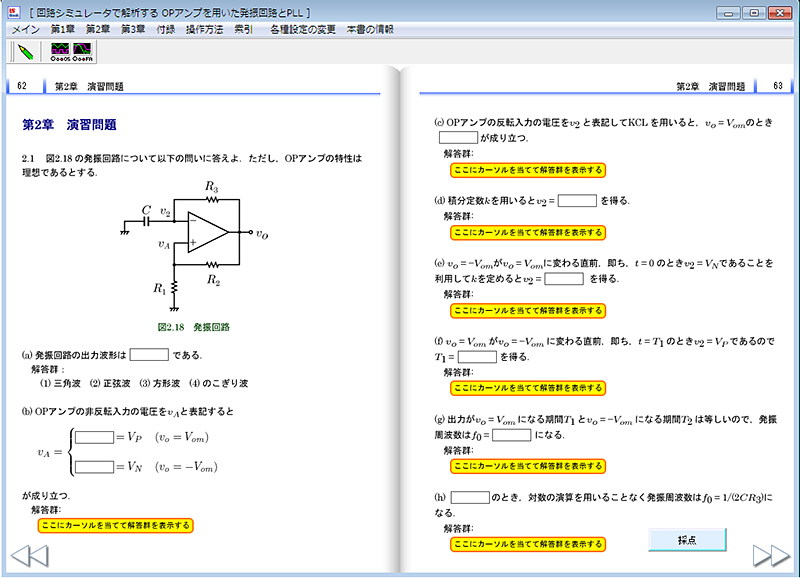

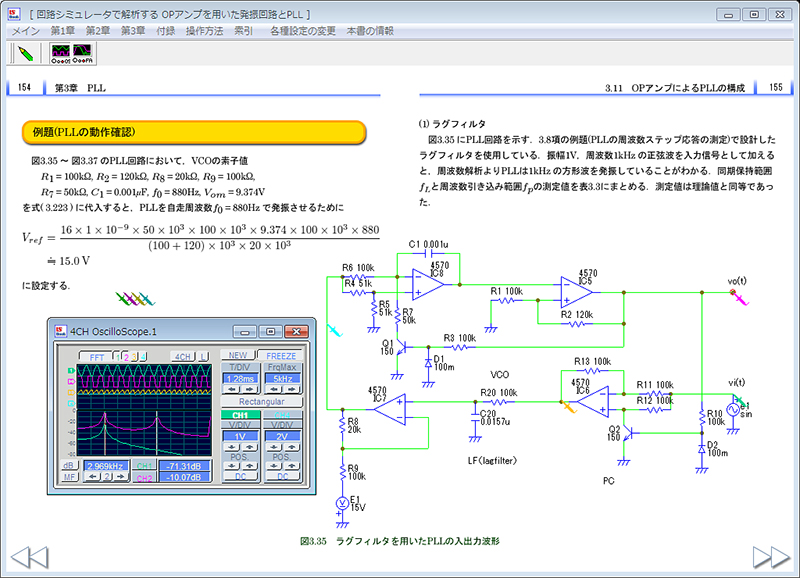

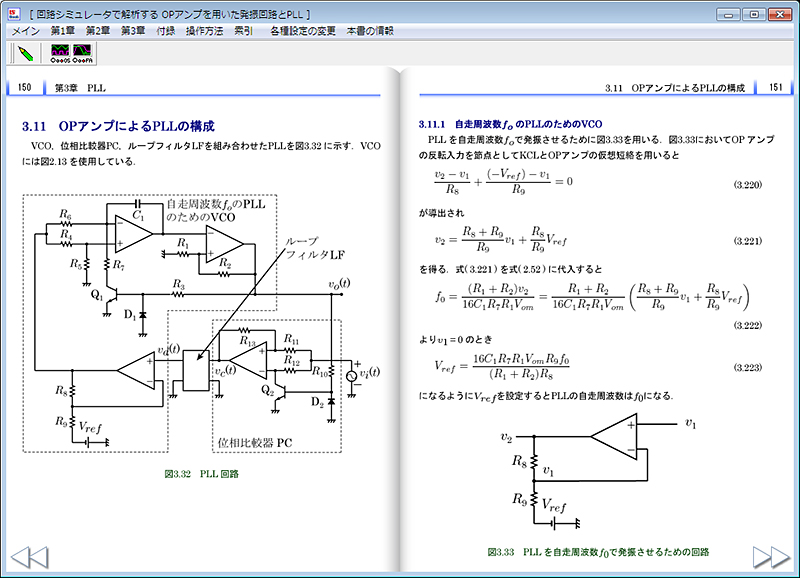

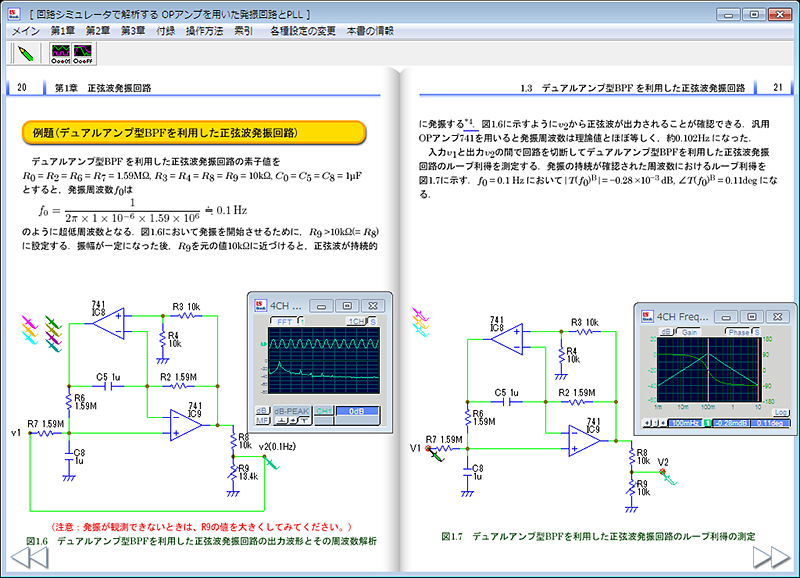

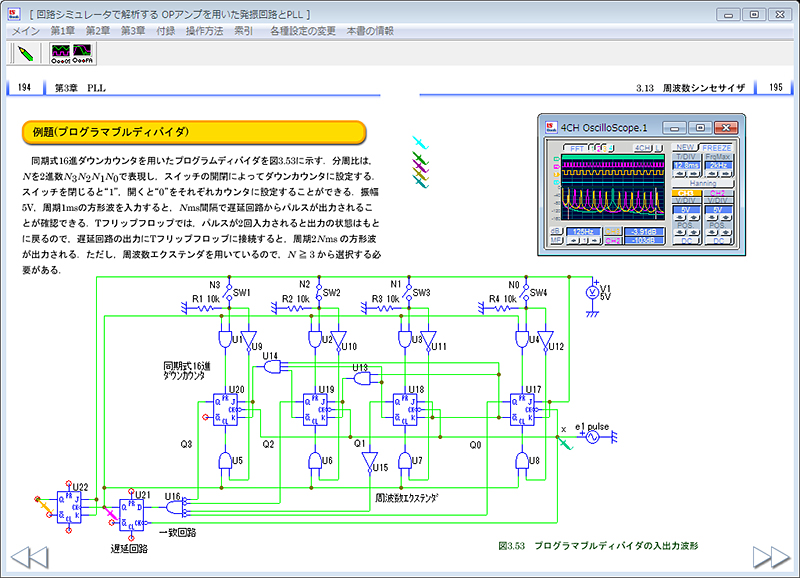

スクリーンショット

動作環境

OS	:	Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。
CPU	:	動作周波数800MHz以上推奨
メモリ	:	各OSの動作する最小メモリ以上
HDD	:	空き容量100MB以上
ディスプレイ	:	XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。）
その他	:	インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。
