楽して学ぶ　わかる電子回路入門の入門（Ⅳ）　～オペアンプ実用編～

主な学習内容

○ 40種類の実用回路をシミュレーションできます

ゼロ（零）レベル検出回路、正係数積分回路、増幅回路、マイナスの値を持つ抵抗を実現する回路、シミュレーテｨッド・インダクタ、Ｄ／Ａコンバータ、オールパス・フィルタ、周波数可変発振回路、ＶＣＯ回路などと盛りだくさん．

○信号を供給する回路で電源を作る

定電圧電源回路，可変電圧電源回路，定電流電源回路，定電流電源回路などを学ぶことができます．

○ 信号を非線形演算する回路で計算機を作る

非線形演算回路、対数変換回路、逆対数変換回路（指数変換回路）、乗算回路，除算回路、べき乗回路，平方根回路で実際に計算することができます．

○ 信号を変調、復調する回路を学べます

テレビやラジオの仕組みを知るための回路を多数収録。いろいろな変調回路、変調とスペクトル、ＡＭ（振幅変調）回路、ＦＭ（周波数変調）回路、パルス変調、ＰＡＭ（パルス振幅変調）回路、ＰＷＭ（パルス幅変調）回路、ＡＭ復調、ＰＬＬ（位相同期）回路とＦＭ復調回路、パルス復調回路等、実際に実験することで、仕組みと共にオペアンプの有用性も理解していただけます．

目次

• 導線を巻かなくても，オペアンプでコイルが作れる !? 回路シミュレータで“試してなっとくする”
• 第１章　“信号を供給する”回路としての使い方
• 1-1　定電圧電源回路
• 1-2　基準電圧発生回路
• 1-3　可変電圧電源回路
• 1-4　定電流電源回路
• 1-5　可変電流電源回路
• 1-6　電流⇒電圧変換回路
• 1-7　電圧⇒電流変換回路
• 第２章　“信号を非線形演算する”回路としての使い方
• 2-1　非線形演算回路
• 2-2　対数変換回路
• 2-3　逆対数変換回路（指数変換回路）
• 2-4　乗算回路，除算回路
• 2-5　べき乗回路，平方根回路
• 第３章　“信号を変調，復調する”回路としての使い方
• 3-1　いろいろな変調回路
• 3-1-1　変調とスペクトル
• 3-1-2　ＡＭ（振幅変調）回路
• 3-1-3　ＦＭ（周波数変調）回路
• 3-1-4　パルス変調とは
• 3-1-5　ＰＡＭ（パルス振幅変調）回路
• 3-1-6　ＰＷＭ（パルス幅変調）回路
• 3-2　いろいろな復調回路
• 3-2-1　ＡＭ復調
• 3-2-2　ＰＬＬ（位相同期）回路とＦＭ復調回路
• 3-2-3　パルス復調回路
• コラムＡ　[ＡＭ波の変調回路]
• コラムＢ　[ＡＭ波の復調回路]
• 第４章　いろいろなオペアンプ実用回路
• 4-1　ゼロ（零）レベル検出回路
• 4-2　オペアンプ１個による正係数積分回路
• 4-3　抵抗１個で正負の利得を自由に変えられる増幅回路
• 4-4　マイナス（負）の値を持つ抵抗を実現する回路
• 4-5　抵抗とコンデンサでコイルを実現する回路（シミュレーテｨッド・インダクタ）
• 4-6　ディジタル ⇒ アナログ変換器（Ｄ／Ａコンバータ）
• 4-7　移相回路（オールパス・フィルタ）
• 4-8　周波数可変発振回路
• 4-9　電圧制御形発振回路（ＶＣＯ回路）
• 実験室

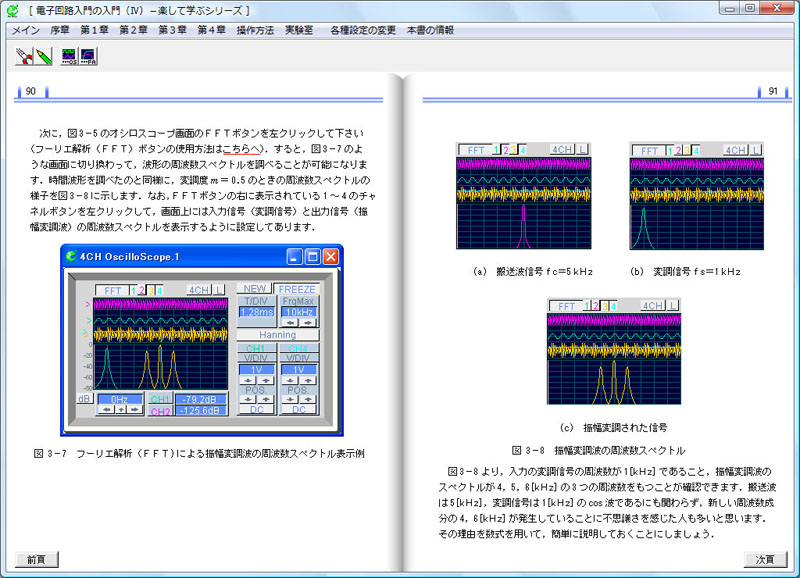

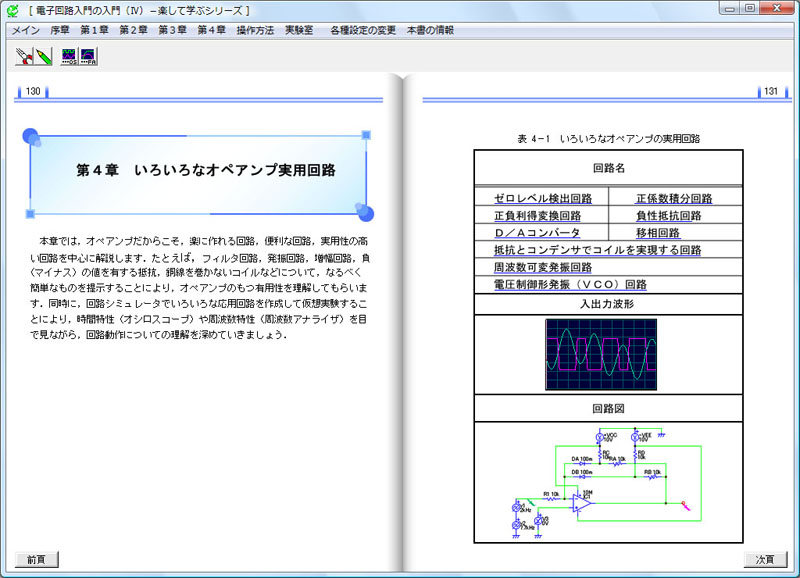

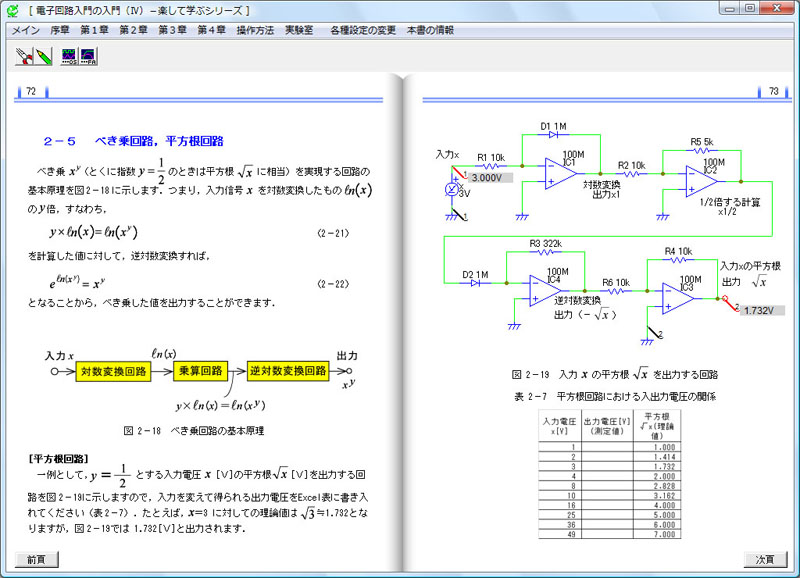

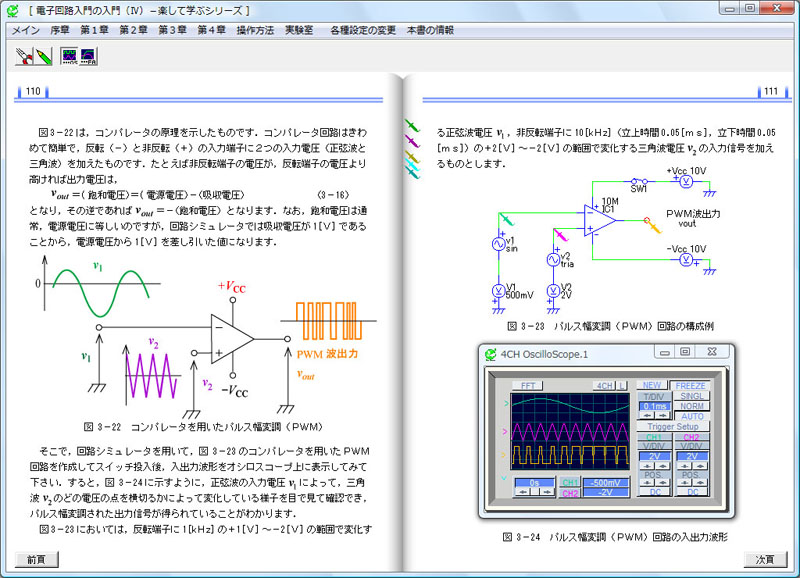

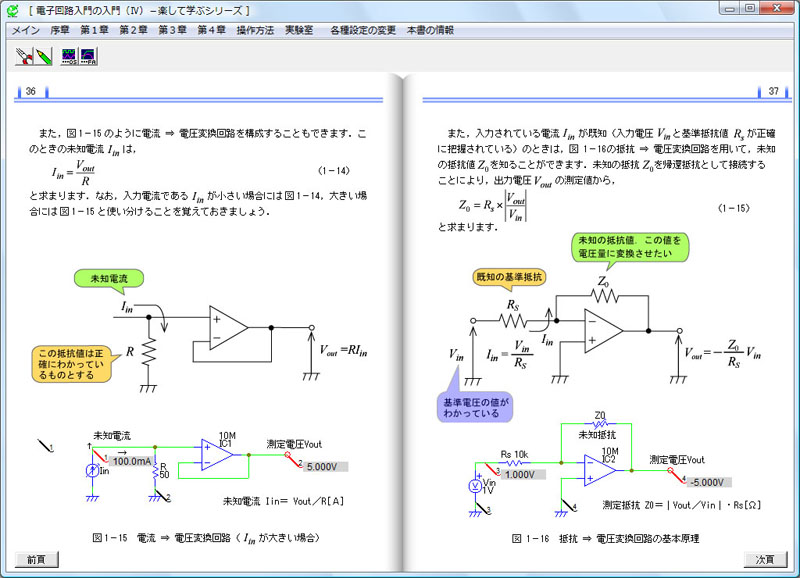

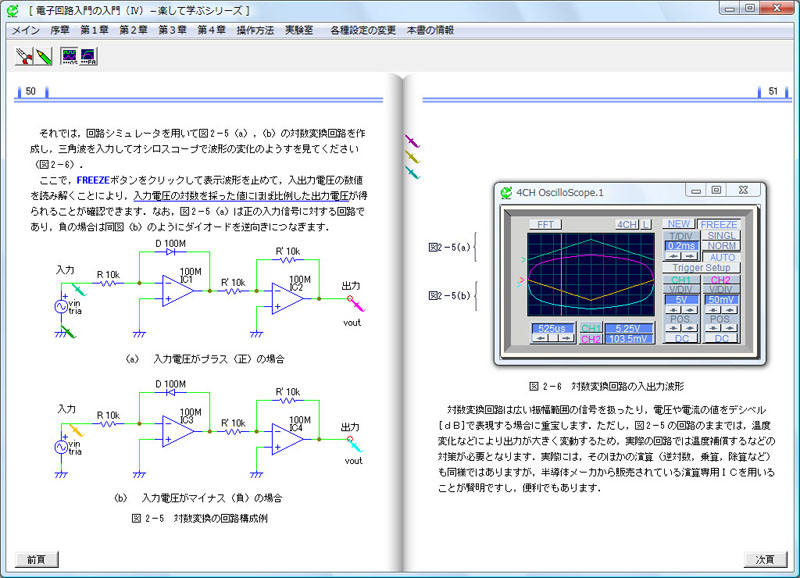

スクリーンショット

動作環境

OS	:	Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。
CPU	:	動作周波数800MHz以上推奨
メモリ	:	各OSの動作する最小メモリ以上
HDD	:	空き容量100MB以上
ディスプレイ	:	XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。）
その他	:	インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。
