楽して学ぶ　わかる電子回路入門の入門（Ⅱ）　～オペアンプ基礎編～

主な学習内容

○オペアンプを理解するのに必要な基礎知識を学べる

オペアンプを学ぶ上で必要な電気・電子の基礎知識を最短コースで理解することが可能です。 楽して学ぶために、特に難しい数式は必要無いように構成してあります。 そのため、オペアンプを理解する上で必要な知識を、最短で学ぶことができます。

○オペアンプの基本動作・増幅回路を学べる

オペアンプの基本動作である、増幅回路について学べます。 オペアンプの基本動作を学ぶ事で、基本的な特性を知ることができます。 シミュレータ機能を使って増幅回路を体感し、理解を助けます。

○オペアンプを使った計算する回路を学べる

オペアンプを使った、やや応用回路として、計算する回路について学びます。 加算・減算から微分・積分といった少々難しいイメージ回路を、シミュレータを使う事で、視覚的に理解できます。 その他、身近なカラオケのミキサ回路等についても学ぶ事ができます。

目次

• オペアンプで微分，積分ができる？！　回路シミュレータで“試してなっとくする”
• 第１章　オペアンプ回路の計算で必要な基礎知識
• 1-1　電位と電位差
• 1-2　電位の高低と電流の向き
• 1-3　直列接続と並列接続
• 1-4　合成抵抗値の計算
• 1-5　はしご形回路の速攻計算テクニック
• 1-6　帆足－ミルマンの定理
• 1-7　T型回路の速攻計算テクニック
• 1-8　キルヒホッフの法則による回路解析
• 1-9　線形性に基づく回路解析の速攻計算テクニック
• 1-10 ナレータとノレータ
• 1-11 ナレータとノレータによる回路解析
• 第２章　オペアンプと信号増幅の基礎
• 2-1　オペアンプ回路は超簡単である
• 2-2　オペアンプの回路図表示　電位と電位差
• 2-3　オペアンプの基本回路（その１）
• 2-4　オペアンプの基本回路（その２）
• 2-5　オペアンプの基本特性
• 2-6　オペアンプの二つの重要な性質
• 2-7　オペアンプ回路の一歩進んだ計算方法（ナレータ・ノレータ等価モデル）
• 2-8　信号増幅回路における特性パラメータ
• 2-9　反転増幅器（逆相増幅器）
• 2-10 非反転増幅器（同相増幅器）
• 2-11 バッファアンプ（ボルテージフォロワ）
• 2-12 非反転減衰器，符号反転回路
• 第３章　“計算する”回路としての使い方
• 3-1　２入力加算回路
• 3-2　２入力減算回路
• 3-3　入力電位の差を増幅する回路
• 3-4　多入力重み付き加算回路
• 3-5　カラオケのミキサ回路
• 3-6　多入力重み付き加減算回路
• 3-7　微分回路
• 3-8　積分回路
• 実験室

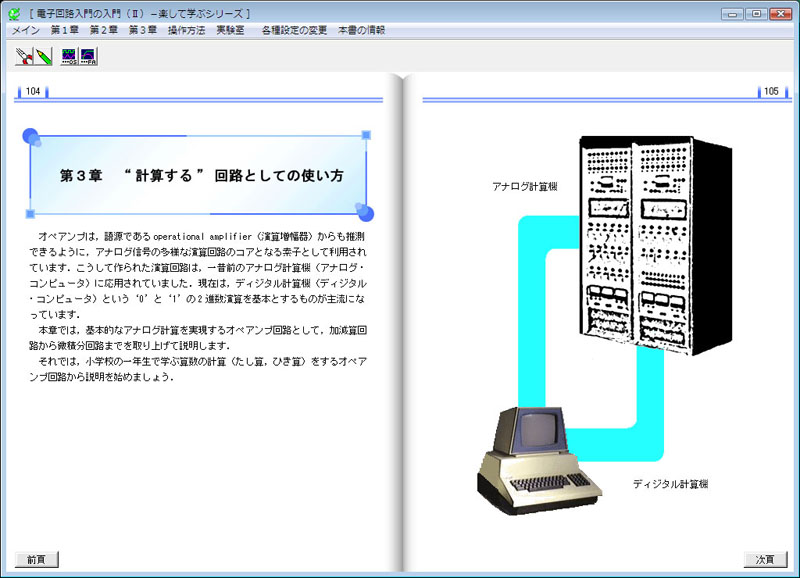

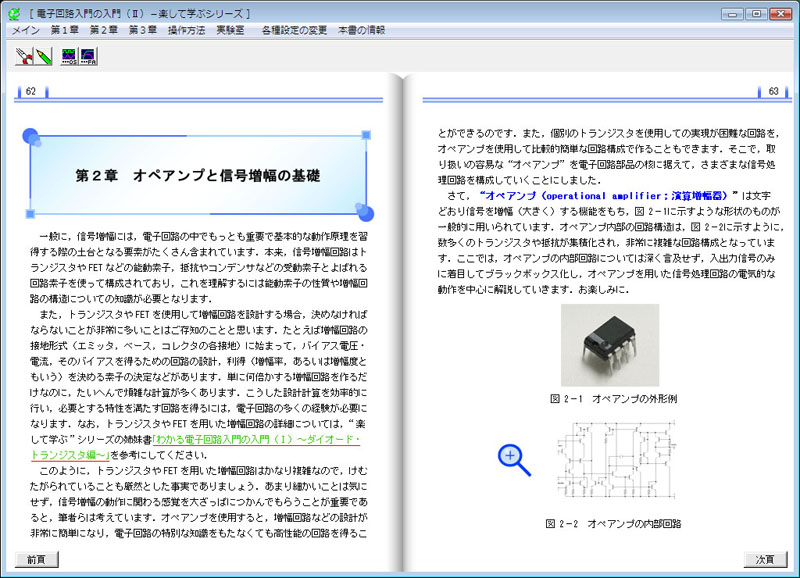

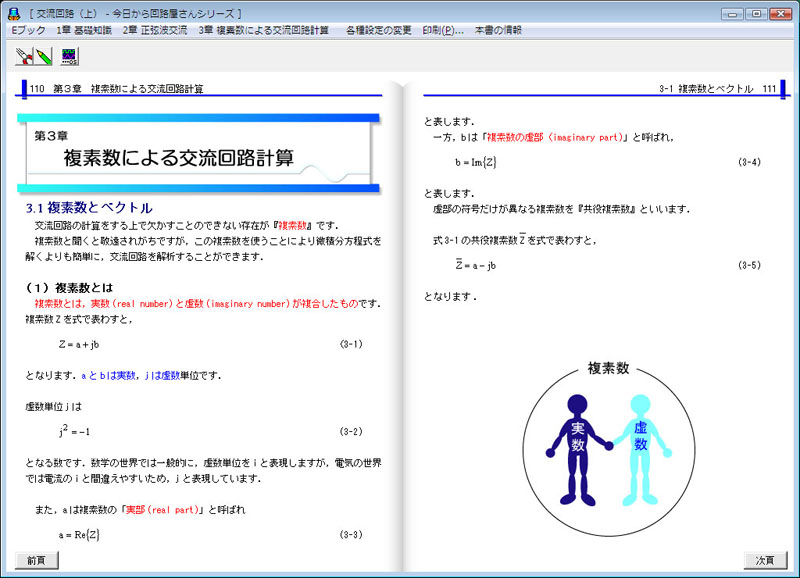

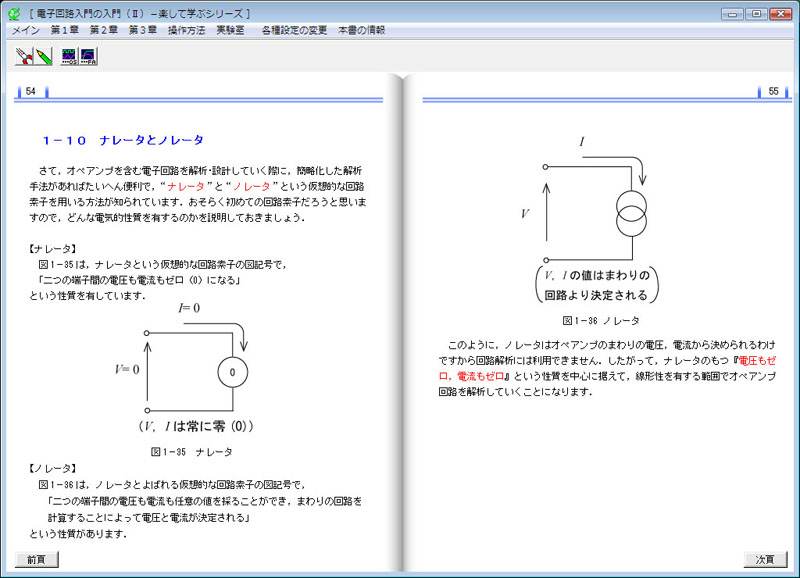

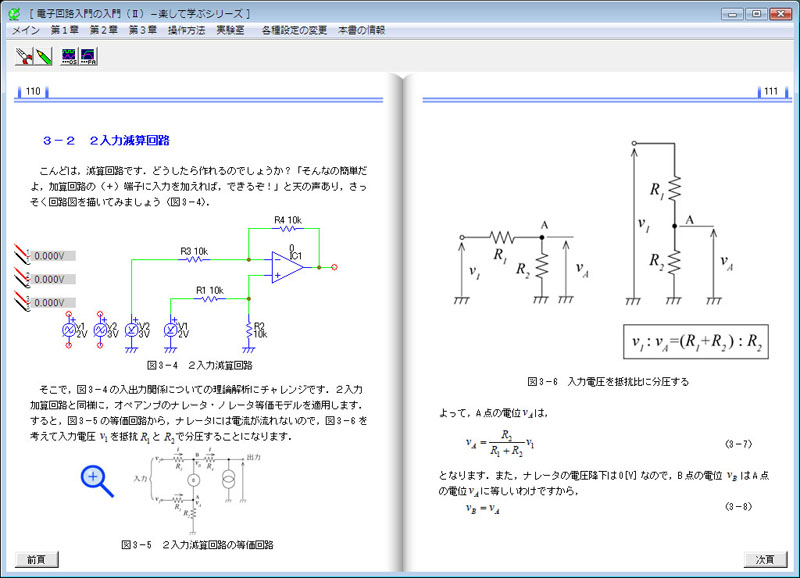

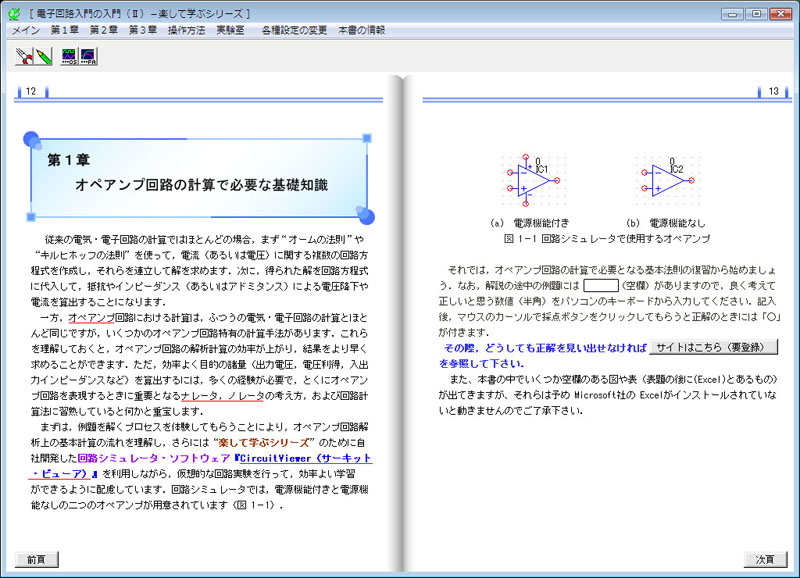

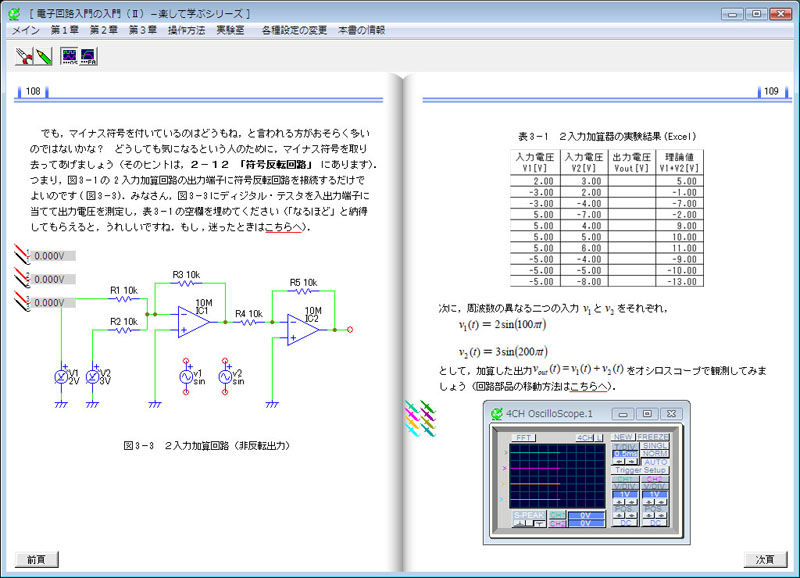

スクリーンショット

動作環境

OS	:	Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。
CPU	:	動作周波数800MHz以上推奨
メモリ	:	各OSの動作する最小メモリ以上
HDD	:	空き容量100MB以上
ディスプレイ	:	XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。）
その他	:	インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。
