試して納得！　わかるディジタル信号処理　解析編

主な学習内容

○目で見て納得！

新開発の“DspAnalyzer”と全世界で広く使われている科学計算フリーソフト“Scilab”を駆使する事により対象のディジタル信号処理回路をわかりやすく理解できるよう工夫されています。実際に目で見てディジタル信号の動きが確かめられます。

○作って納得！

自由に作れ、自分で試せる実験室では、自分で作ったディジタル信号処理のブロック図を自由にシミュレ－ションできます。

○読んで納得！

実際の大学の講義と同じ内容を個人で学習できるようわかりやすくまとめてあります。

○解いて納得！

重要な項目には，それを解く事でさらに理解を深める事ができる問題が用意されおり，より一層学習効果を高めます。章によっては、本文自体が演習になっているページもあります。

目次

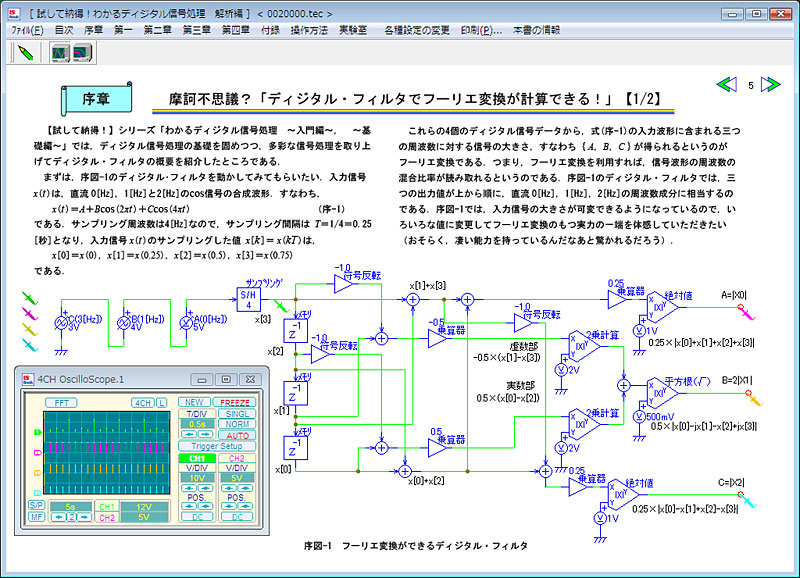

• 序章　摩訶不思議？「ディジタル・フィルタでフーリエ変換が計算できる！」

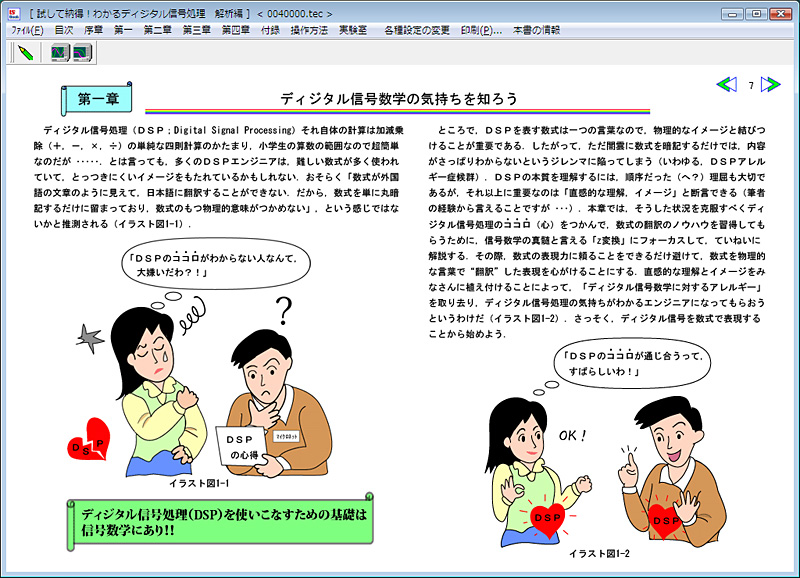

• 第一章　ディジタル信号数学の気持ちを知ろう
• 一の１　ディジタル信号は順番に並んだ数値集合なり
• 一の２　ディジタル信号をデルタ数列で表現する
• 一の３　z変換はディジタル信号全体を表す！
• 一の４　z変換からディジタル信号波形を読み取る
• 一の５　指数関数信号のz変換と極を知ろう
• 一の６　sin波，cos波をz変換で表すと･････
• 一の７　ディジタル信号全体を平行移動するとz変換はどうなるの？

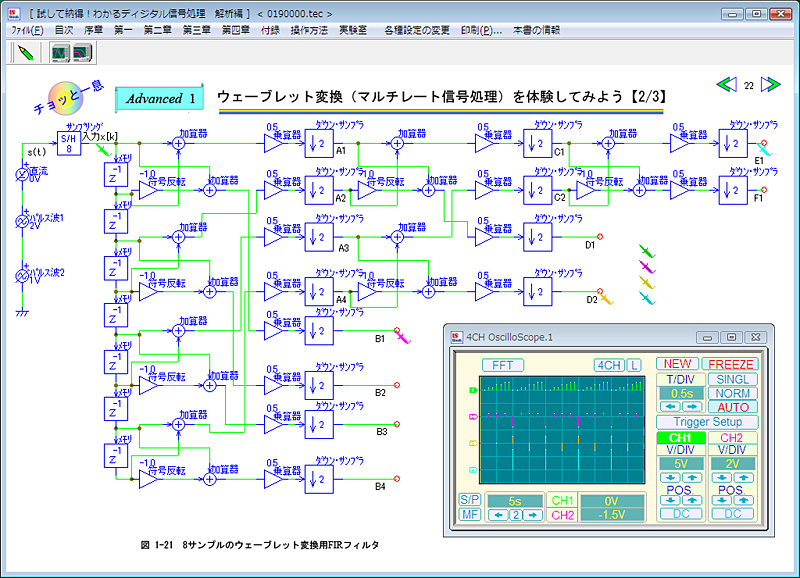

• チョッと一息　Advanced 1　ウェーブレット変換（マルチレート信号処理）を体験してみよう
• 第二章　ディジタル･フィルタ解析の基礎をマスターしよう
• 二の１　ディジタル･フィルタを設計してみよう
• 二の２　ディジタル･フィルタの構成要素を差分方程式で表すと･････
• 二の３　伝達関数は，入力信号の全体に対する出力信号の全体の比を表す
• 二の４　差分方程式から伝達関数をシンプル計算で求めてみよう
• 二の５　ＦＩＲフィルタの差分方程式と伝達関数
• 二の６　ＩＩＲフィルタの差分方程式と伝達関数
• 二の７　積和計算による畳み込み処理

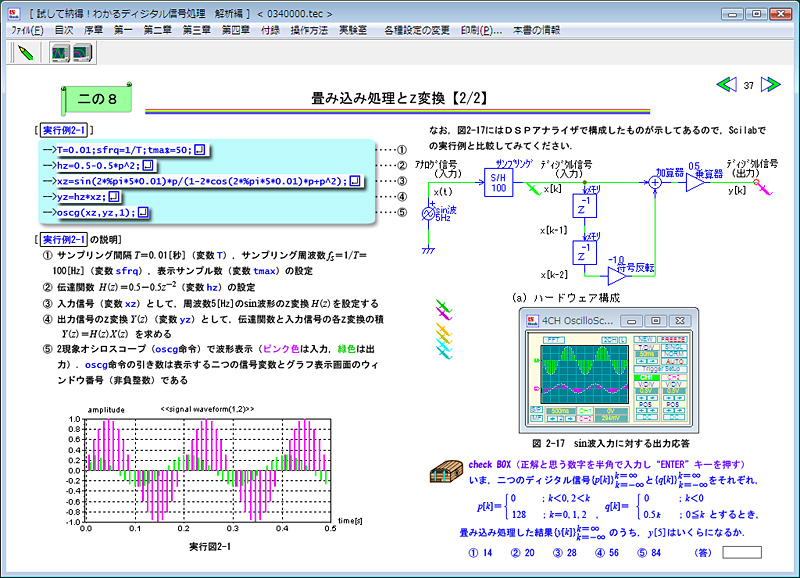

• 二の８　畳み込み処理とz変換
• 二の９　インパルス応答と伝達関数
• チョッと一息　Advanced 2　平均値をたった２回の加算で処理してみよう
• 第三章　ディジタル･フィルタの周波数特性を理解しよう
• 三の１　周波数（選択）特性の計算は極座標表示が基本！
• 三の２　周波数（選択）特性は極座標表示でわかる！
• 三の３　四則計算で周波数（選択）特性をコントロールできる？
• 三の４　伝達関数と周波数特性の関係
• 三の５　周波数特性の周期性と周波数のいろいろな表現形式

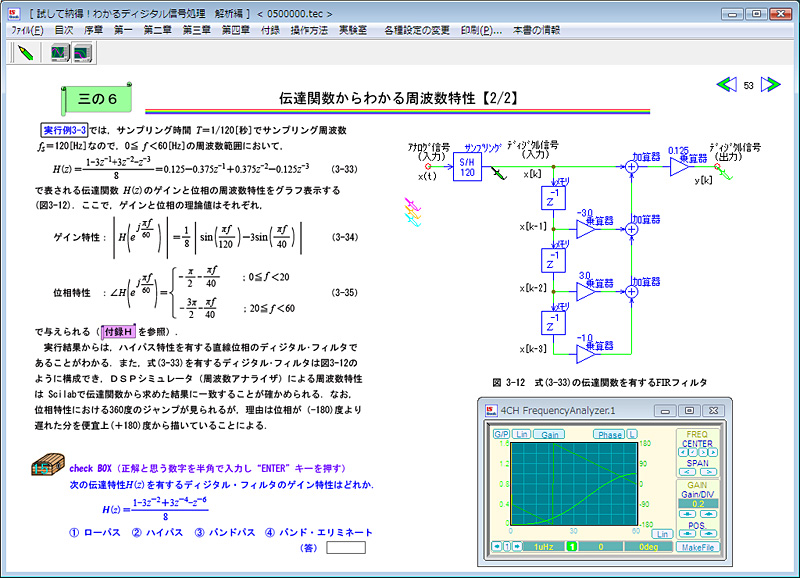

• 三の６　伝達関数からわかる周波数特性
• 三の７　インパルス応答からわかる周波数特性
• 三の８　ＦＩＲフィルタの零点と周波数特性（ゲイン，位相）
• 三の９　ＩＩＲフィルタの極および零点と周波数特性（ゲイン，位相）
• 三の10　ＩＩＲフィルタの極と安定条件
• チョッと一息　Advanced 3　オペアンプを用いたアナログ・フィルタを四則計算で実現してみよう
• 第四章　ディジタル・フィルタをハード＆ソフトで作ってみよう

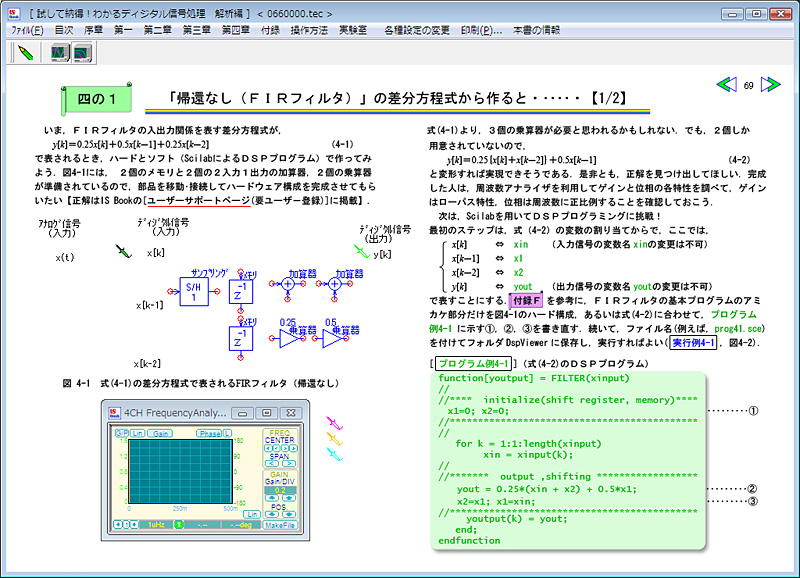

• 四の１　「帰還なし（ＦＩＲフィルタ）」の差分方程式から作ると･････
• 四の２　「帰還あり（ＩＩＲフィルタ）」の差分方程式から作ると･････
• 四の３　多項式で表される伝達関数から作ると･････
• 四の４　有理関数で表される伝達関数から作ると･････
• 四の５　伝達関数の積から作ると･････
• 四の６　伝達関数の和から作ると･････
• 四の７　cos関数で表される周波数特性から作ると･････
• チョッと一息　Advanced 4　メロディ音を発生する正弦波発振器を設計してみよう
• 付録Ａ　フリーソフトScilabはＤＳＰ解析＆設計の救世主なり！
• 付録Ｂ　Scilabインストール＆起動マニュアル

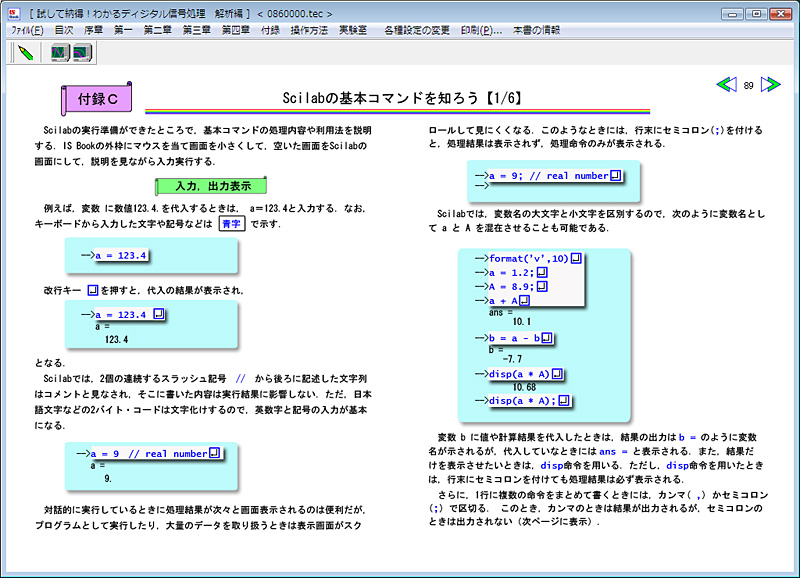

• 付録Ｃ　Scilabの基本コマンドを知ろう
• 付録Ｄ　Scilabによるディジタル信号波形のグラフ表示
• 付録Ｅ　Scilabで見るz変換，逆z変換
• 付録Ｆ　ＦＩＲフィルタのScilabによるプログラミング
• 付録Ｇ　ＩＩＲフィルタのScilabによるプログラミング
• 付録Ｈ　式(3-34)，式(3-35)の導入プロセス
• 付録Ｉ　音発生のScilabプログラミング
• 付録Ｊ　ＦＩＲフィルタのシステム構成　～直接形と転置形～
• 実験室

スクリーンショット













動作環境

OS	:	Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。
CPU	:	動作周波数800MHz以上推奨
メモリ	:	各OSの動作する最小メモリ以上
HDD	:	空き容量100MB以上
ディスプレイ	:	XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。）
その他	:	インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。

※本製品は、1台のＰＣにつき、１ユーザのライセンスとなっています。

※マルチユーザ環境では、任意の１アカウントでのみご使用いただけます。（インストールには管理者権限が必要です

※本製品のシミュレータ機能は、本製品を使う上で十分な機能かつ特化された機能を備えておりますので、別途シミュレータCircuitViewerをご用意いただく必要はございません。

※弊社製品「CircuitViewer」は、回路設計に適しており、自由度並びに操作性の面で大変優れております。本製品で基礎知識を学んでステップアップする際にはぜひ、お薦め致します。
