試して納得！　わかるディジタル信号処理　基礎編

主な学習内容

○目で見て納得！

ディジタル信号処理の基礎であるFIR,IIRフィルタをマスターしたい方を対象に直感的にわかりやすく、　理解できるよう１項目に対し、1回路（ブロック図）をシミュレーションできるよう構成されています。実際に目で見てディジタル信号処理の動きを確かめられます。

○作って納得！

自由に作れる。自分で試せる。実験室では、自分で作ったディジタル信号処理のブロック図を自由にシミュレーションできます。

○読んで納得！

実際に大学の授業で採用された講義内容をさらにわかりやすくまとめてあります。

目次

• 自分で「試して納得！」できるIS Bookについて
• 序章　　メロディを四則計算で奏でることができるってホント？
• 第一章　　ＦＩＲフィルタの基本を知ろう
• 一の１　ＦＩＲフィルタとはどんなもの？
• 一の２　ＦＩＲフィルタの係数を変えてみよう

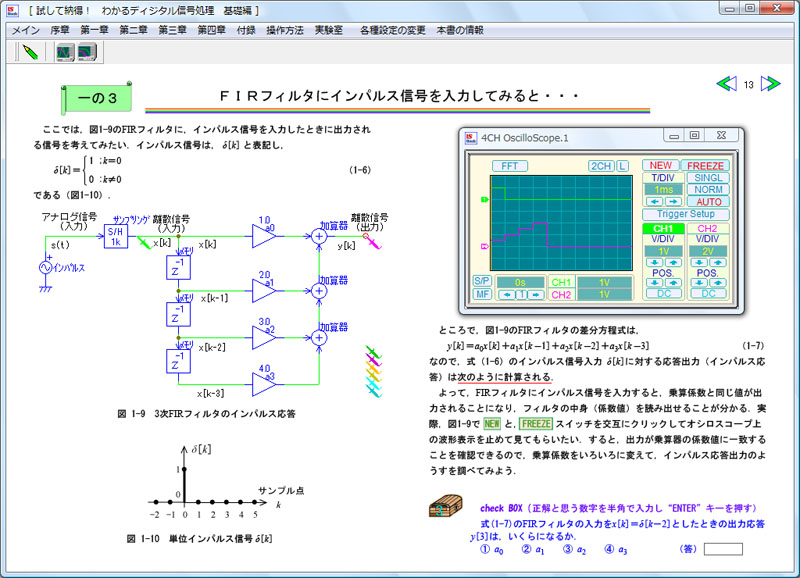

• 一の３　ＦＩＲフィルタにインパルス信号を入力してみると･･･

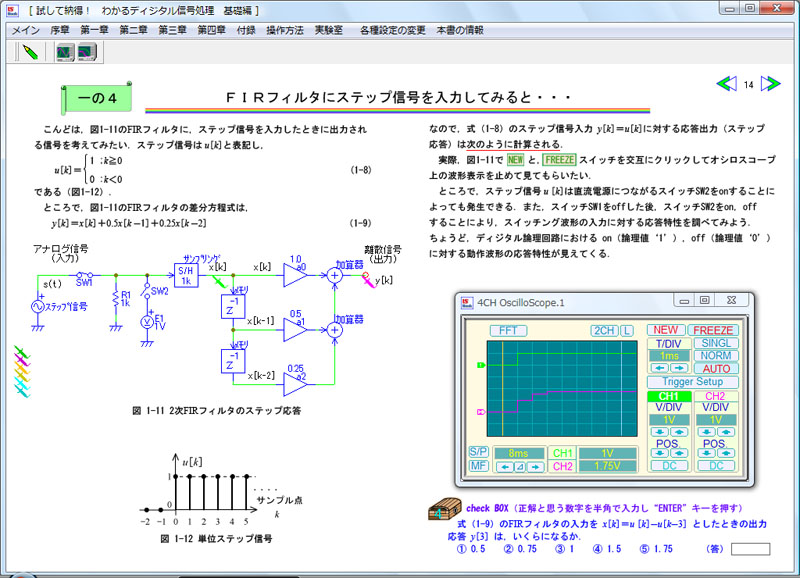

• 一の４　ＦＩＲフィルタにステップ信号を入力してみると･･･
• 一の５　基本ローパス・フィルタ
• 一の６　ディジタル・フィルタの周波数の素はメモリ
• 一の７　１次ＬＰＦのゲイン特性の簡易計算テクニック
• 一の８　Ｍサンプル遅延・基本ＬＰＦ
• 一の９　Ｍサンプル遅延・基本ＬＰＦを縦続接続すると･･･
• 一の10　基本ハイパス・フィルタ
• 一の11　１次ＨＰＦのゲイン特性の簡易計算テクニック
• 一の12　Ｍサンプル遅延・基本ＨＰＦ

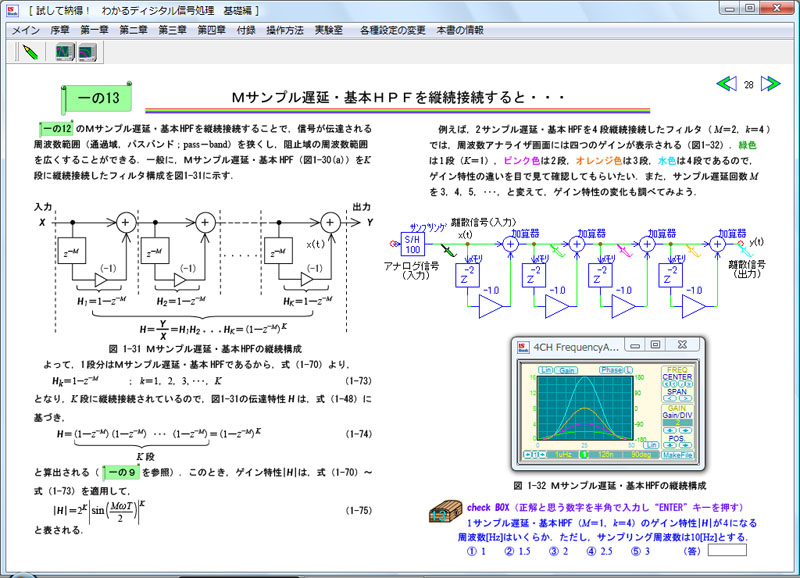

• 一の13　Ｍサンプル遅延・基本ＨＰＦを縦続接続すると･･･

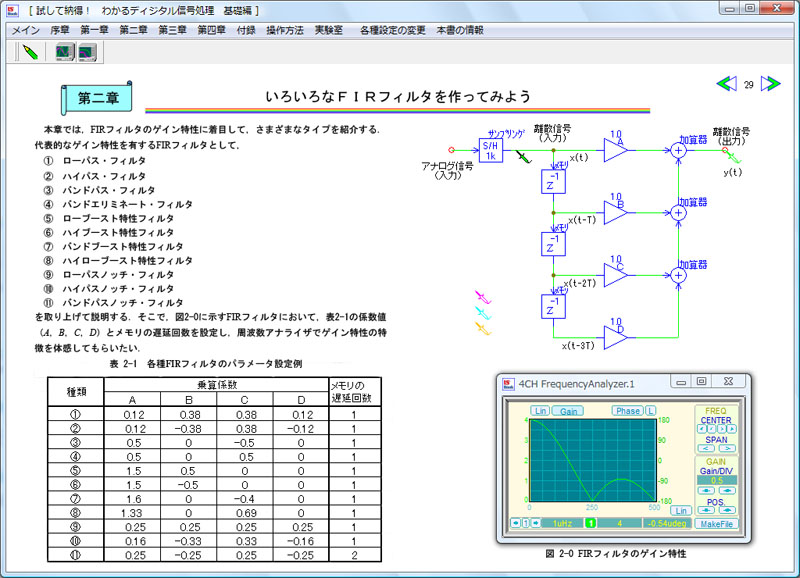

• 第二章　　いろいろなＦＩＲフィルタを作ってみよう
• 二の１　２次ＬＰＦの基本構成とゲイン特性
• 二の２　２次ＨＰＦの基本構成とゲイン特性
• 二の３　基本バンドパス・フィルタ（２次ＢＰＦ）
• 二の４　基本バンドエリミネート・フィルタ（２次ＢＥＦ）
• 二の５　任意のノッチを有する２次ＢＥＦ
• 二の６　ローブーストによるハイパス・フィルタの帯域拡張
• 二の７　ハイブーストによるローパス・フィルタの帯域拡張
• 二の８　バンドブースト・フィルタ ・
• 二の９　ハイローブースト・フィルタ
• 二の10　２サンプル遅延２次ＢＥＦ
• 二の11　ローパスノッチ・フィルタ
• 二の12　ハイパスノッチ・フィルタ

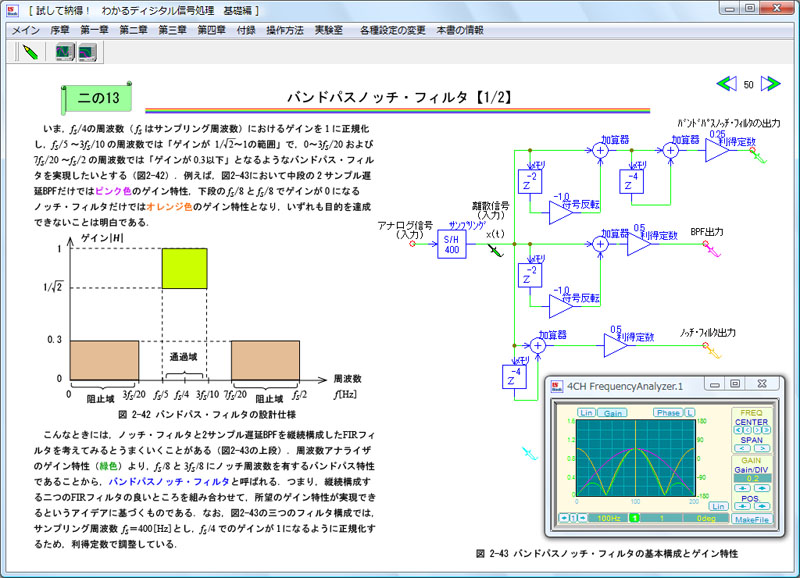

• 二の13　バンドパスノッチ・フィルタ
• 第三章　　ＩＩＲフィルタの基礎を知ろう
• 三の１　ＩＩＲフィルタとはどんなもの？

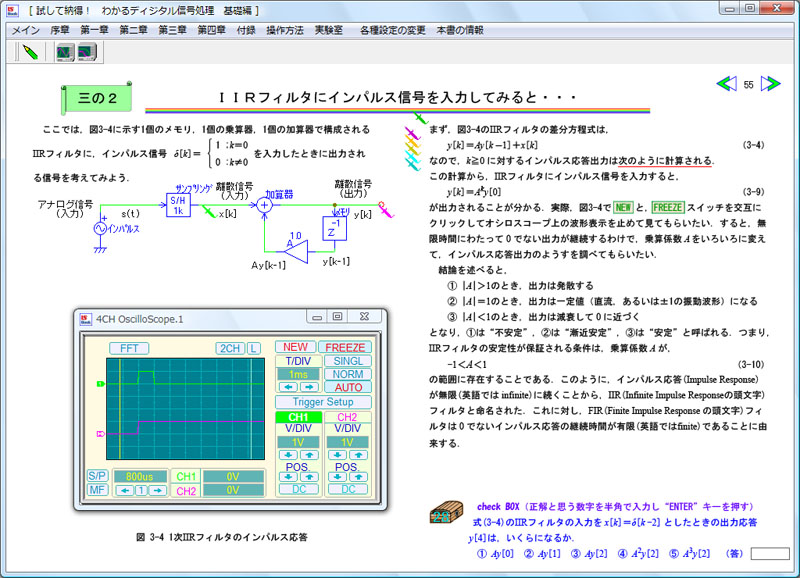

• 三の２　ＩＩＲフィルタにインパルス信号を入力してみると･･･
• 三の３　ＩＩＲフィルタのゲイン特性を見てみよう
• 三の４ １次ＩＩＲフィルタの基本構成とゲイン特性
• 三の５　ローブーストＩＩＲフィルタ
• 三の６　ハイブーストＩＩＲフィルタ
• 三の７　バンドブーストＩＩＲフィルタ
• 三の８　ハイローブーストＩＩＲフィルタ
• 三の９　２次ＩＩＲフィルタの基本構成とゲイン特性
• 三の10　２次ＩＩＲフィルタの安定性を調べてみよう
• 第四章　いろいろなＩＩＲフィルタを作ってみよう
• 四の１　１次ＦＩＲー１次ＩＩＲ複合フィルタ（双１次フィルタ）
• 四の２　１次ＩＩＲーＦＩＲ複合フィルタ（メモリの節約）
• 四の３　双１次ローパスＩＩＲフィルタ
• 四の４　ローパス特性を変身させると･･･（周波数変換）
• 四の５　オールパスＩＩＲフィルタ
• 四の６　２次ＩＩＲ－１次ＦＩＲ複合フィルタとゲイン特性

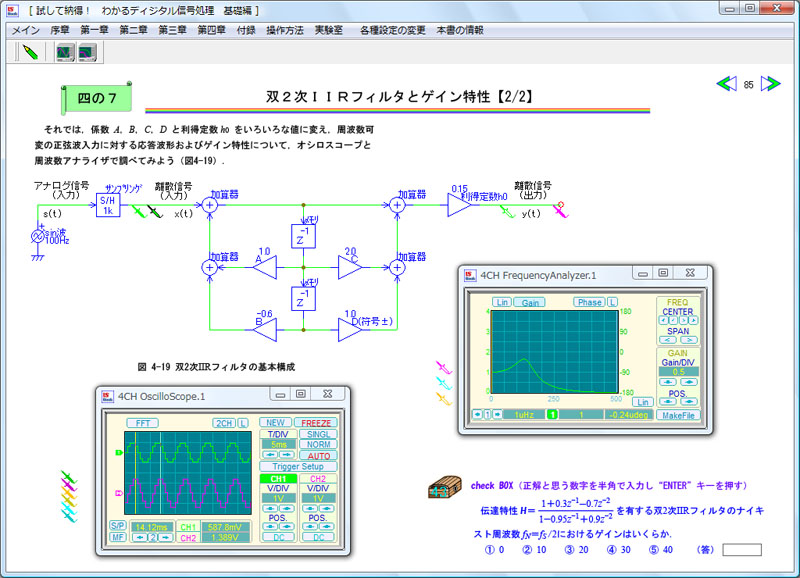

• 四の７　双２次ＩＩＲフィルタとゲイン特性
• 四の８　ゲイン特性がほっそりしたり，太ったり？
• 四の９　ゲイン特性の中心周波数が左右に動く？
• 四の10　ＬＣＲアナログ・フィルタを四則計算で実現すると･･･
• 付録１　三角関数の公式集
• 付録２　式(2-32)，式(2-35)，式(2-38)，式(2-40)の算出プロセス・
• 付録３　式(3-55)の算出プロセス
• 付録４　式(4-9)の算出プロセス
• 付録５　利得定数の考え方
• 操作方法
• 実験室
• 著者略歴／参考文献

スクリーンショット

動作環境

OS	:	Windows XP/Vista/7/8/8.1/10 ※64bit版windowsでは、32bit互換モード（WOW64）で動作します。
CPU	:	動作周波数800MHz以上推奨
メモリ	:	各OSの動作する最小メモリ以上
HDD	:	空き容量100MB以上
ディスプレイ	:	XGA/16bitカラー以上 （XGAに満たない場合、画面をスクロールしていただく必要があります。）
その他	:	インストールの際に、web認証を行ないます。 インターネット環境または電子メールの環境が必要となります。
